Držák NC nástrojů MK 3, velikost E1

Šířka x hloubka držáku: 49 x 103 mm
Záruka (roky): 5
Popis

Držák NC nástrojů MK 3, velikost E1

Kód produktu:

Výrobce:

56.03.30

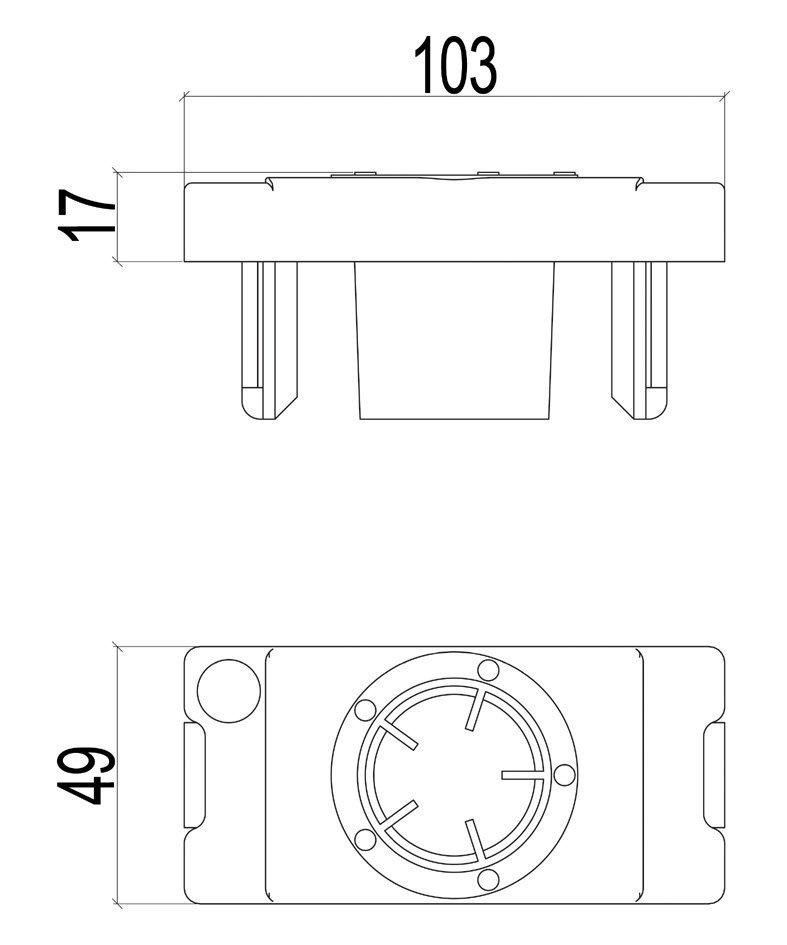

Plastový držák pro skladování NC nástrojů MK 3. Velikost E1, celkový rozměr držáku (šířka x hloubka ) je 49 x 103 mm.

BARVY, VZORNÍKY, NÁVODY A DALŠÍ INFORMACE (viz levé menu) CELÝ POPIS

CELÝ POPIS ZEPTEJTE SE ODBORNÍKA (0) BARVY, ODSTÍNY, ČALOUNĚNÍ atd. NC systém BEDRUNKA & HIRTH Dokumenty ke stažení

Držák NC nástrojů MK 3, velikost E1

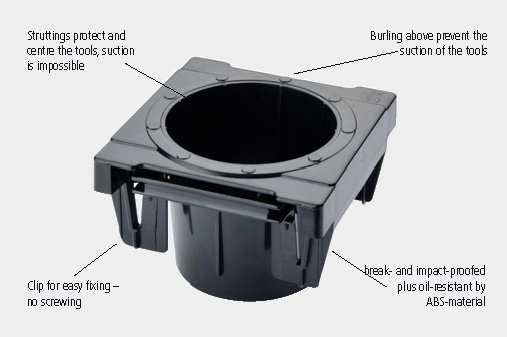

  • plastový držák pro skladování NC nástrojů MK 3
  • velikost E1
  • celkový rozměr držáku (šířka x hloubka ) je 49 x 103 mm
  • vyrobeno z vysoce kvalitního ABS plastu
  • barva černá
  • připevňuje se k vysoce odolným ocelovým nosičům umístěným ve stojanu, skříni nebo vozíku
  • lůžko lze odejmout stlačením bezpečnostní zarážky, není třeba použití žádných nástrojů

ZEPTEJTE SE ODBORNÍKA (0)

Přidání příspěvku do diskuze je možné pouze pro registrované uživatele

Vzorník barev Bedrunka+Hirth

  • veškeré uvedené barvy jsou bez příplatku
světle šedá RAL 7035 světle šedá RAL 7035
světle modrá RAL 5012 světle modrá RAL 5012
hořcová modrá RAL 5010 hořcová modrá RAL 5010
kobaltově modrá RAL 5013 kobaltově modrá RAL 5013
rubínově červená RAL 3003 rubínově červená RAL 3003
červená dopravní RAL 3020 červená dopravní RAL 3020
žlutá dopravní RAL 1023 žlutá dopravní RAL 1023
zelená rezeda RAL 6011 zelená rezeda RAL 6011
oknově šedá RAL 7040 oknově šedá RAL 7040
antracit RAL 7016 antracit RAL 7016
černá RAL 9005 černá RAL 9005

NC systém BEDRUNKA & HIRTH

NC plastová lůžka:

  • jedná se o nejflexibilnější dostupný systém CNC lůžek
  • lůžka jsou připevněna k vysoce odolnému ocelovému nosiči umístěnému ve stojanu, skříni nebo CNC vozíku
  • není potřeba používat žádné upevňovací nástroje, lůžka lze jednoduše odejmout stlačením bezečnostní zarážky
  • dodávají se ve třech velikostech E1, E2 a E3
  • podle zvolené velikosti si pak vyberete, jakým konkrétním nosičem CNC nástrojů má být lůžko osazeno

Plastové lůžko E1 Plastové lůžko E2 Plastové lůžko E3 Detail osazení

Podle vybrané velikosti lůžek si zvolte požadovaný typ a počet nosičů CNC nástrojů
ISO / SK 30 ISO / SK 40*
ISO / SK 50
Cyl / VDI 30
Cyl / VDI 40
VDI 50
MK 3
HSK A 50 / B 63
HSK A 32 / B 40
MK 4
HSK A 63 / B 80
HSK A 40 / B 50
Capto C 4
MK 5
HSK A 80 / B 100

Capto C 5
HSK A 100 / B 125


Universal


Capto C 3


Capto C 6


Capto C 8
* UPOZORNĚNÍ - při neuvedení informace, jakým typem nosičů mají být lůžka vybavena, bude dodán typ ISO / SK 40

NC stolní stojany:

  • dvoustupňový s lůžky
  • čtyřstupňový s lůžky

Kód Počet stupňů
W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
CNC E2
CNC E3
02.2210A 2 425 x 375 x 300 10 / 14*
10 / 10*
6 / 6*
02.2420A 4
425 x 375 x 525 20 / 28*
20 / 20*
12 / 12*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC skříně s křídlovými dveřmi:

  • křídlové dveře
  • barva korpusu světle šedá RAL 7035
  • barva předních ploch dle výběru
  • cylindrický zámek
Kód Vnitřní vybavení
W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
CNC E2
CNC E3
02.2118.04/3A 3x nosič, 1x police
980 x 500 x 1838
66 / 144*
66 / 99*
45 / 72*
02.2118.04A 4x nosič
980 x 500 x 1838 80 / 192*
80 / 132*
52 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC skříně s roletovými dveřmi:

  • plastová nebo hliníková roleta
  • samonavíjecí
  • barva korpusu světle šedá RAL 7035
  • barva rolety světle šedá RAL 7035
  • cylindrický zámek
Kód
Roleta Vnitřní vybavení
W x D x H (mm) Velikost a počet dodávaných lůžek
CNC E1
CNC E2
CNC E3
02.295.01/3A
plast 3x nosič, 1x police
1000 x 500 x 1950
66 / 144*
66 / 99*
45 / 72*
02.295.00A
plast 4x nosič
1000 x 500 x 1950 80 / 192*
80 / 132*
52 / 96*
02.289.01/3A hliník 3x nosič, 1x police 1000 x 500 x 1950 66 / 144* 66 / 99* 45 / 72*
02.289.00A hliník 4x nosič 1000 x 500 x 1950 80 / 192* 80 / 132* 52 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC zásuvkové skladování:

  • 4x zásuvka
  • 4x kolečka, z toho 2x s brzdou
  • madlo pro snadnou manipulaci
  • barva korpusu světle šedá RAL 7035
  • barva zásuvek dle výběru
  • centrální cylindrický zámek
Kód
Vnitřní vybavení
W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
CNC E2
CNC E3
02.2580.04RB
1x zásuvkový rám
555 x 736 x 975
25 / 35*
25 / 25*
15 / 15*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC transportní vozíky:

  • barva korpusu světle šedá RAL 7035
  • barva bočnic nosičů a odkládacích ploch dle výběru
Kód
Vnitřní vybavení
W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
CNC E2
CNC E3
02.288.06A
8x CNC nosič, 1x odkládací plocha
630 x 900 x 860
42 / 60*
42 / 42*
25 / 30*
02.58.44A 8x CNC nosič, 1x horní police 990 x 610 x 1450
84 / 192*
84 / 132*
64 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC transportní vozíky s úschovnou skříní:

  • barva korpusu světle šedá RAL 7035
  • barva bočnic nosičů a předních ploch dle výběru
  • možnost úschovy vozíku do uzamykatelné skříně
Kód
Vnitřní vybavení
W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
CNC E2
CNC E3
02.285.07A
6x CNC nosič
560 x 630 x 950
30 / 60*
30 / 42*
20 / 30*
02.285.01A 6x CNC nosič 560 x 930 x 950
48 / 96*
48 / 66*
34 / 48*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.
