Plastové lůžko CNC nástroje Morse 2307 M3

Rozměr D: 52 mm
Rozměr S: 52 mm
Rozměr V: 85 mm
Rozměr d: 24 mm
Rozměr v: 70 mm
Rozměr h: 64.5 mm
Rozměr k: 21 mm
Počet dutin: 1
Spojovací modul: 5 x 5
Materiál: ABS
Záruka (roky): 2
Popis

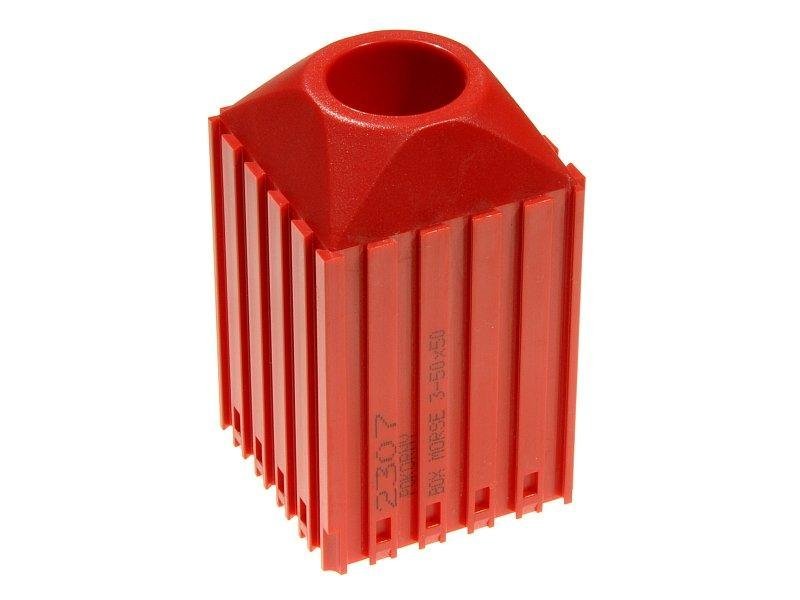

Plastové lůžko CNC nástroje Morse 2307 M3

Kód produktu:

Výrobce:

2307 M3

Box je určený k odkládání a skladování upínačů, fréz, vrtáků, výstružníků a dalších nástrojů s kuželovou stopkou Morse 3. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Na výběr barva červená RAL 3020 nebo modrá RAL 5015.

CELÝ POPIS

CELÝ POPIS ZEPTEJTE SE ODBORNÍKA (0) JAK NA BOXY SPOJOVÁNÍ BOXŮ

Plastové lůžko CNC nástroje Morse 2307 M3

ZEPTEJTE SE ODBORNÍKA (0)

Přidání příspěvku do diskuze je možné pouze pro registrované uživatele

JAK NA BOXY

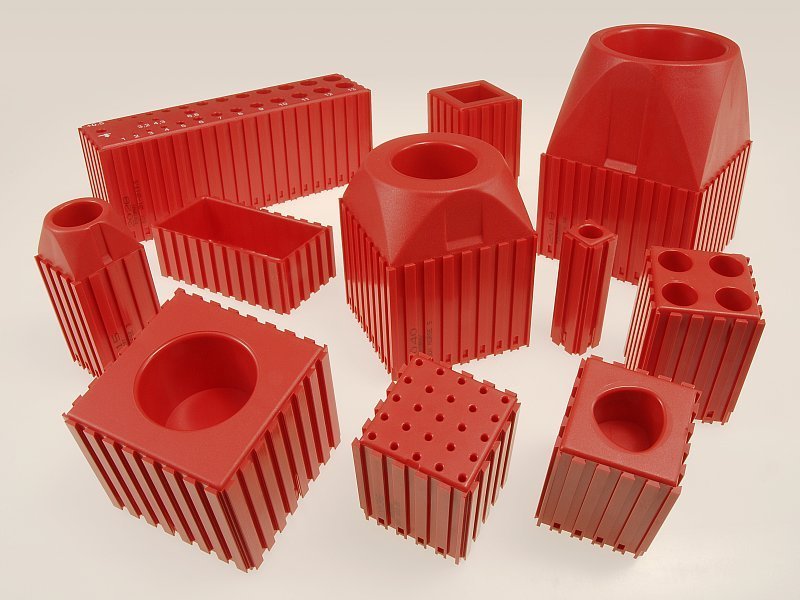

Stavebnicový systém boxů slouží k řádnému a přehlednému ukládání nástrojů na pracovištích a ve skladech.

Ukázka 1 Ukázka 2
Ukázka 1 Ukázka 2

Podporované upínací systémy

  • válcové stopky
  • MORSE kužely
  • ISO-SK kužely
  • ABS a ABS-N
  • HSK, KM, WDX, UTS
  • CAPTO
  • VDI upínače

Speciální boxy

Systém obsahuje zvláštní součásti pro:
  • soustružnické nože
  • kleštiny
  • sady vrtáků
  • závitníky
  • klíče na IMBUS šrouby
  • držáky elektrod

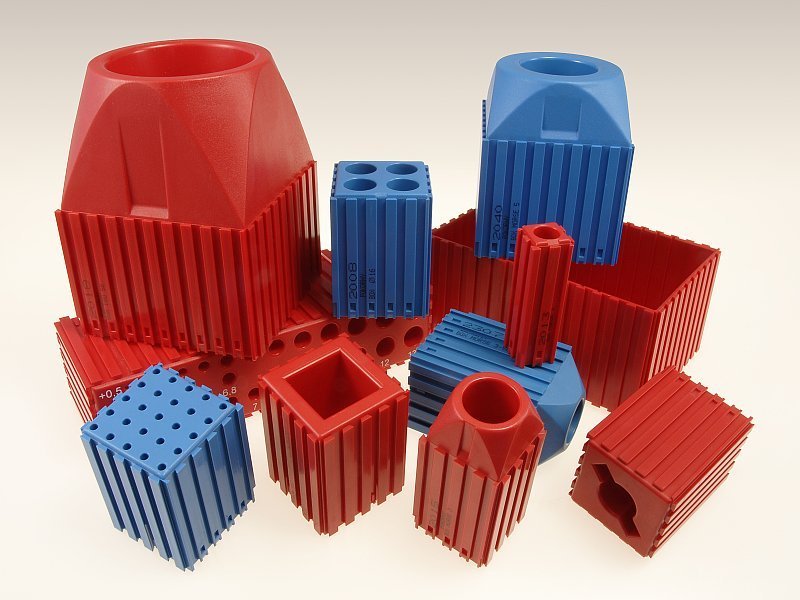

Boxy se vyrábějí z materiálu ABS ve dvou barevných provedeních, v barvě červené (RAL 3020) a modré (RAL 5015). Podrobný popis jednotlivých dílů naleznete v internetovém katalogu.



Stavebnicový systém

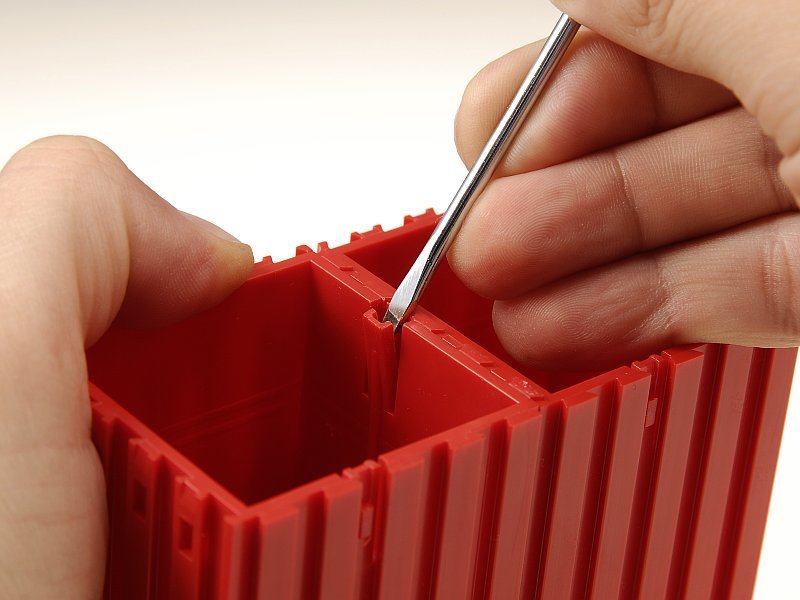

Boxy jsou koncipovány jako vysoce variabilní dílenská stavebnice. Spojují se pomocí rybinového drážkování do libovolných sestav. Proti samovolnému rozložení sestavy slouží pojistka. Potřebujete-li sestavu opět rozebrat, je u jednotlivých dílů nejprve nutno pojistku odpružit.

Rybinové drážkování Pružná pojistka
Rybinové drážkování Pružná pojistka

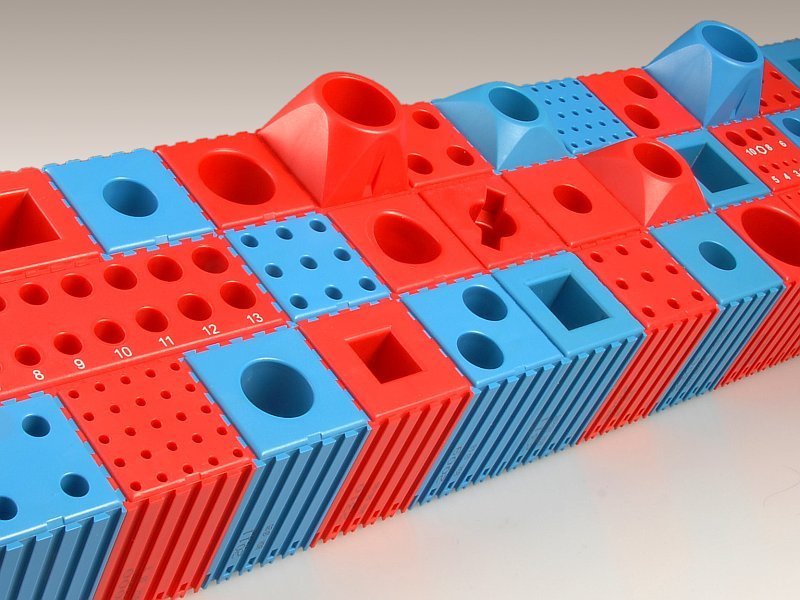

Všechny díly stavebnice lze navzájem kombinovat nejen mezi sebou, ale i s krabičkami, panely a rozšiřujícími prvky.

Při vytváření sestav postupujte podle návodu. Obzvláště důležité je zachovat správnou orientaci dílů stavebnice při sestavování. Nesprávná orientace způsobí, že další díly nebude možné připojit.

Návod si můžete stáhnout zde!



Speciální součásti

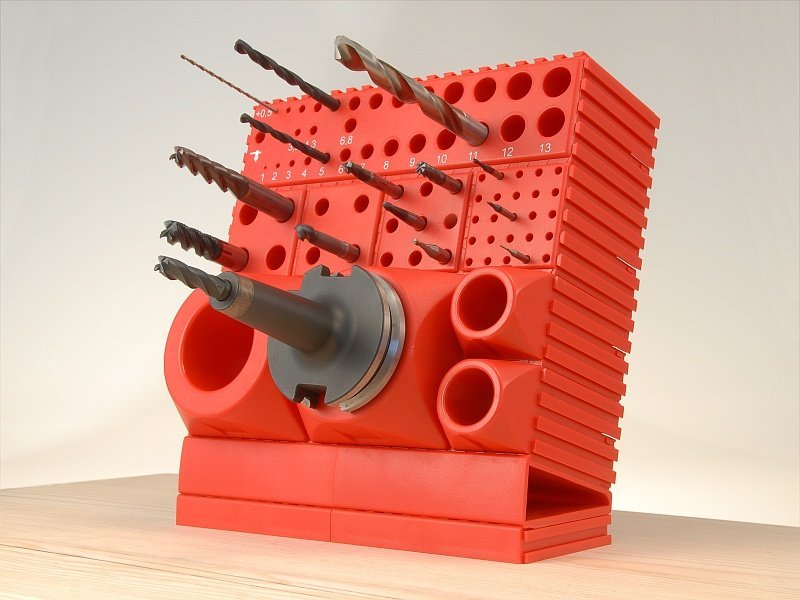

Mezi součástmi stavebnice najdete zvláštní boxy pro sady vrtáků a boxy k uložení IMBUS klíčů nebo držáku elektrod.

Pro sady vrtáků Pro IMBUS klíče
Pro sady vrtáků Pro IMBUS klíče

V boxech pro vrtáky jsou průměry úložných dutin odstupňovány po 0,1mm a mají popisky. Popis urychluje nalezení potřebného vrtáku a odstupňování napomáhá ke správnému zařazení vrtáku zpět na patřičné místo.

SPOJOVÁNÍ BOXŮ

Při vytváření sestav je nutné dodržovat dvě jednoduchá pravidla. Tak předejdete obtížím a vyhnete se špatné zkušenosti.

Uživatelům bez dřívějších zkušeností doporučujeme provést před započením práce rozvahu o celkovém uspořádání sestavy na čtverečkovaný papír. To může být obzvláště užitečné při kombinování dílů s rozdílnými moduly pro spojování.

1) Souhlasné natočení

1. Neuspořádané boxy 2. Správně natočené boxy
1. Neuspořádané boxy 2. Správně natočené boxy

Na každém boxu najdete čtyři rozdílné rohy. Jen jeden z nich má tvar šipky a nazývá se polohovací roh.

Každý prvek systému před připojením do sestavy nejprve správně otočte. Polohovací roh by měl směřovat do dolního (resp. bližšího) levého rohu výsledné sestavy (viz obr. 2).


2) Správné připojovací pořadí

3. Připojovací pořadí 4. Výsledná sestava
3. Připojovací pořadí 4. Výsledná sestava

Při vytváření sestavy připojujte jednotlivé boxy k celku vždy nejprve v příčném směru zleva doprava (směr 1). Je-li řada dostatečně široká, můžete připojovat další díly v podélném směru zepředu dozadu (resp. zdola nahoru, směr 2).

Dodržení správného připojovacího pořadí znamená, že začnete v levém bližším (resp. levém dolním) rohu sestavy a skončíte v pravém vzdálenějším (pravém horním) rohu sestavy.



jak-na-boxy-cz.pdf (1,11 MB) - Návod na spojování boxů pro tisk
