Plošinový vozík 502/I/B

Výška: 1010 mm
Šířka: 650 mm
Délka: 900 mm
Nosnost: 500 kg
Průměr kol: 260 mm
Kola: bantamová
Záruka (roky): 2
Popis

Plošinový vozík 502/I/B

Kód produktu:

OPRO 502/I/B

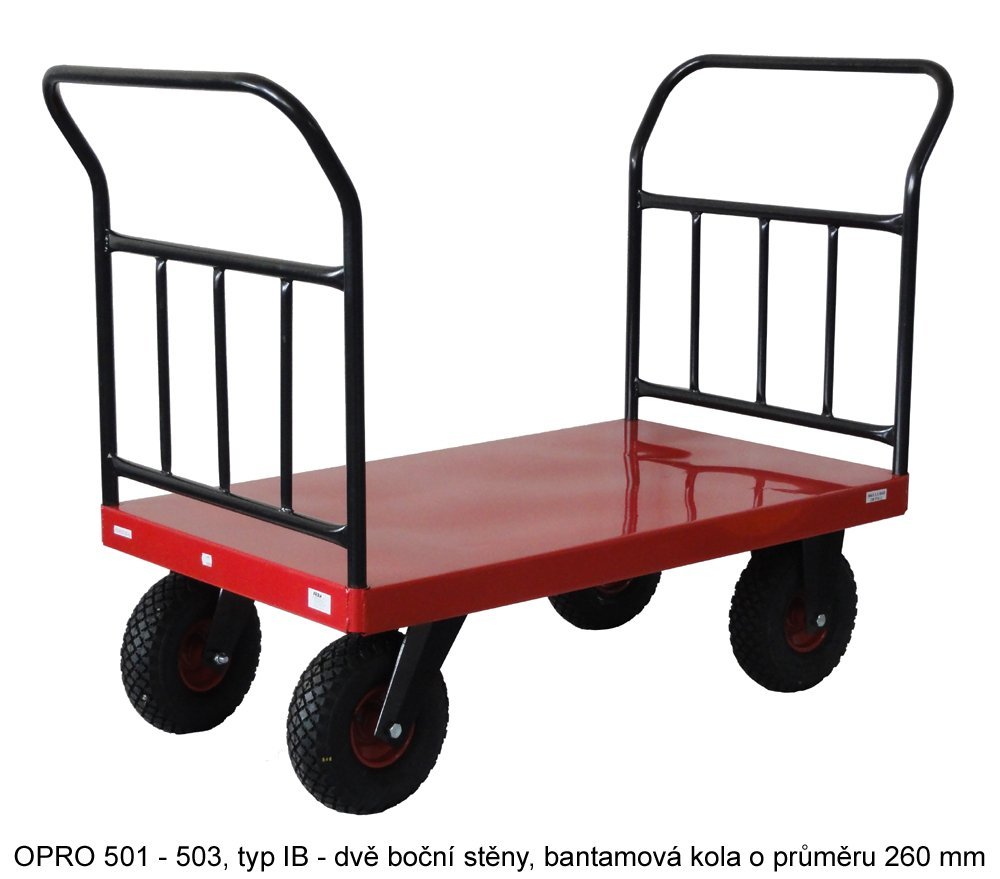

Plošinový vozík OPRO 502/I/B, nosnost 500 kg, rozměr ložné plochy 900 x 650 mm. Dvě boční stěny, kola bantamová Ø 260 mm.

CELÝ POPIS

VARIANTY PRODUKTU CELÝ POPIS ZEPTEJTE SE ODBORNÍKA (0) Rozměry vozíků OPRO Vysvětlivky ke značení rudlů
Kód Výška Šířka Délka Nosnost Průměr kol Kola Počet kusů skladem Cena bez DPH Množství do košíku
OPRO 502/I/S OPRO 501/I/B OPRO 501/I/S OPRO 501/II/B OPRO 501/II/S OPRO 502/II/B OPRO 502/II/S OPRO 503/I/B OPRO 503/I/S OPRO 503/II/B OPRO 503/II/S
950 mm 1010 mm 950 mm 1010 mm 950 mm 1010 mm 950 mm 1010 mm 950 mm 1010 mm 950 mm
650 mm 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm 800 mm 800 mm 800 mm 800 mm
900 mm 1120 mm 1120 mm 1120 mm 1120 mm 900 mm 900 mm 1200 mm 1200 mm 1200 mm 1200 mm
500 kg 500 kg 500 kg 500 kg 500 kg 500 kg 500 kg 500 kg 500 kg 500 kg 500 kg
200 mm 260 mm 200 mm 260 mm 200 mm 260 mm 200 mm 260 mm 200 mm 260 mm 200 mm
plná bantamová plná bantamová plná bantamová plná bantamová plná bantamová plná
1 0 0 0 0 0 0 0 0 0 0
4 534 Kč 6 822 Kč 4 877 Kč 7 394 Kč 5 906 Kč 7 251 Kč 5 678 Kč 7 508 Kč 5 106 Kč 8 480 Kč 6 364 Kč

Plošinový vozík 502/I/B

Plošinový vozík OPRO 502/I/B, nosnost 500 kg, rozměr ložné plochy 900 x 650 mm. Dvě boční stěny, kola bantamová Ø 260 mm.

Rozměry a vlastnosti všech typů vozíků OPRO
Typ nosnost (kg) délka (mm) šířka (mm) výška (mm) kola Ø kola (mm)
OPRO 502/I/S 500 900 650 950 plná 200
OPRO 502/I/B 500 900 650 1010 bantamová 260
OPRO 502/II/S 500 900 650 950 plná 200
OPRO 502/II/B 500 900 650 1010 bantamová 260
OPRO 501/I/S 500 1120 650 950 plná 200
OPRO 501/I/B 500 1120 650 1010 bantamová 260
OPRO 501/II/S 500 1120 650 950 plná 200
OPRO 501/II/B 500 1120 650 1010 bantamová 260
OPRO 503/I/S 500 1200 800 950 plná 200
OPRO 503/I/B 500 1200 800 1010 bantamová 260
OPRO 503/II/S 500 1200 800 950 plná 200
OPRO 503/II/B 500 1200 800 1010 bantamová 260

ZEPTEJTE SE ODBORNÍKA (0)

Přidání příspěvku do diskuze je možné pouze pro registrované uživatele

Rozměry vozíků OPRO

Typ nosnost (kg) délka (mm) šířka (mm) výška (mm) kola Ø kola (mm)
OPRO 502/I/S 500 900 650 950 plná 200
OPRO 502/I/B 500 900 650 1010 bantamová 260
OPRO 502/II/S 500 900 650 950 plná 200
OPRO 502/II/B 500 900 650 1010 bantamová 260
OPRO 501/I/S 500 1120 650 950 plná 200
OPRO 501/I/B 500 1120 650 1010 bantamová 260
OPRO 501/II/S 500 1120 650 950 plná 200
OPRO 501/II/B 500 1120 650 1010 bantamová 260
OPRO 503/I/S 500 1200 800 950 plná 200
OPRO 503/I/B 500 1200 800 1010 bantamová 260
OPRO 503/II/S 500 1200 800 950 plná 200
OPRO 503/II/B 500 1200 800 1010 bantamová 260

Vysvětlivky ke značení rudlů

1) Popis označení:

druh disku kola (P - plastový, K - kovový)
Ø kola (26=260, 30=300, 35=350)
druh kola ( N - nafukovací, S - plnopryžové)
maximální garantovaná nosnost v kg
typové označení druhu
RA - jednoduchý (mlynářský)
RB - jednoduchý (neprofesionální)
RF - jednoduchý vystužený
RC - standardní (profesionální)
RD - standardní - zúžený
RE - na přepravky
RES - na přepravky se skluznicí
RK - sudový KEGY
RN - nábytkový
SV - sudový klasický sud 200 l
AL - hliníkové rudly
RL - na tlakové láhve
PO / PB - rudl na popelnici a láhev PB 10 kg

Označení ložisek:

KL - kluzné ložisko
VL - valivé ložisko (ocelové jehly v plast. kleci)
JL - jehlové ložisko (20 ks samostatných ocel. jehel)
KU - kuličkové ložisko

2) Popis použitých kol:

kola Ø140, Ø160, Ø200

kola s kovovým nebo plastovým diskem opatření pryžovou obručí
kola osazena kluzným ložiskem, některá kola Ø160 mohou mít valivá ložiska

Použití: jednoduché, méně zatěžované rudly. Kola Ø160 se používají u schodišťových rudlů a to buď s kluzným ložiskem (pro menší zatížení) nebo s valivým ložiskem pro více zatížené. Princip odvalování trojice kol 160 je odpovídající normě schodišťového stupně = 160 mm.

kola Ø200 P (N20 P)
Ø260 P (N26 P)
plášť 3,00 – 4

Nafukovací kola s plastovým diskem a kluzným ložiskem. Nejběžnější druh kola používaný u většiny rudlů střední kategorie do zatížení 250 kg. U tohoto cenově dostupnějšího druhu kola je nutno respektovat plastový disk, který bezpodmínečně vyžaduje dodržovat omezení maximálního huštění na tlak do 150 kPa. Při nedodržení tohoto omezení dojde k utržení lemu plast. disku nebo převlečení patky pláště a destrukci duše.

kolo Ø260 K (N26K)
plášť 3,00 – 4

Nafukovací kolo s kovovým diskem, může mít kluzné nebo valivé ložisko. Optimální průměr kola z hlediska mechaniky naklápění těžkých nákladů. Používá se u rudlů s maximálním zatížením od 250 do 300 kg.

kolo Ø260 K (S26K)

Kolo s plnopryžovou obručí s kovovým diskem. Toto kolo má vzhledem k vysoké tvrdosti zcela malý valivý odpor. Při provozu nutno respektovat skutečnost, že toto kolo je absolutně "nepružné". Není tedy schopno odpružit jakýkoliv náraz na hranu či jinou nerovnost. Tímto nárazem na hranu dochází k destrukci kola a to prasknutím v podélném směru obruče. (Plnopryžová obruč se vyrábí spojením dvou odlehčených výlisků)

kolo Ø300 (N30K)
plášť 4,00 – 4

Nafukovací kolo s kovovým diskem, opatřené valivým ložiskem. Standardní druh kola používaný u většiny profesionálních a speciálních rudlů.*

kolo Ø350 (N35K)
plášť 3,50 – 6

Nafukovací kola s kovovým diskem. Disk je zpevněn prolisem a spojen šesti šrouby. Toto kolo má buď širší standardní náboj s použitím valivého ložiska a plastové záslepky nebo zesílený náboj a je montováno s použitím dvaceti kusů ocelových jehel 4×45. Použití tohoto kola je pro nejvíce zatěžované rudly do maximální nosnosti 350 kg.
Průměry os rudlů, na které jsou kola montována: U kol Ø140 a Ø160 je průměr os 15 mm. U všech ostatních kol s výjimkou zesíleného kola Ø350 je průměr os 20 mm. U zesíleného kola Ø350 je průměr os 22 mm. U většiny rudlů umožňuje rozměr osy použít jak kola s plastovým, tak kovovým diskem. Lze tedy u rudlů vybavených koly s plastovým diskem nahradit za kola s kovovým diskem.

U rudlů mohou být použity rukojeti pryžové Ø25 mm nebo plastové a ochranným lemem Ø25 mm.

Rudly jsou vyráběny svařováním v ochranné atmosféře, pískovány před lakováním KOMAXIDEM. Barevná odstín lze přizpůsobit požadavku zákazníka.

Individuální výrobou lze zajistit specifické úpravy na jednotlivých typech standardních rudlů, případně výrobu zcela atypických rudlů dle požadavků zákazníka a to v krátkých dodacích lhůtách.


* Tento typ kola je svými rozměry nejblíže možným k náhradě za již nevyráběné kolo BARUM 12×4.


Poznámka: vzhledem k možným konstrukčním úpravám v průběhu doby, lze uvedené parametry jednotlivých rudlů z hlediska rozměrů a hmotnosti považovat za informativní.
