Popis a technické parametry

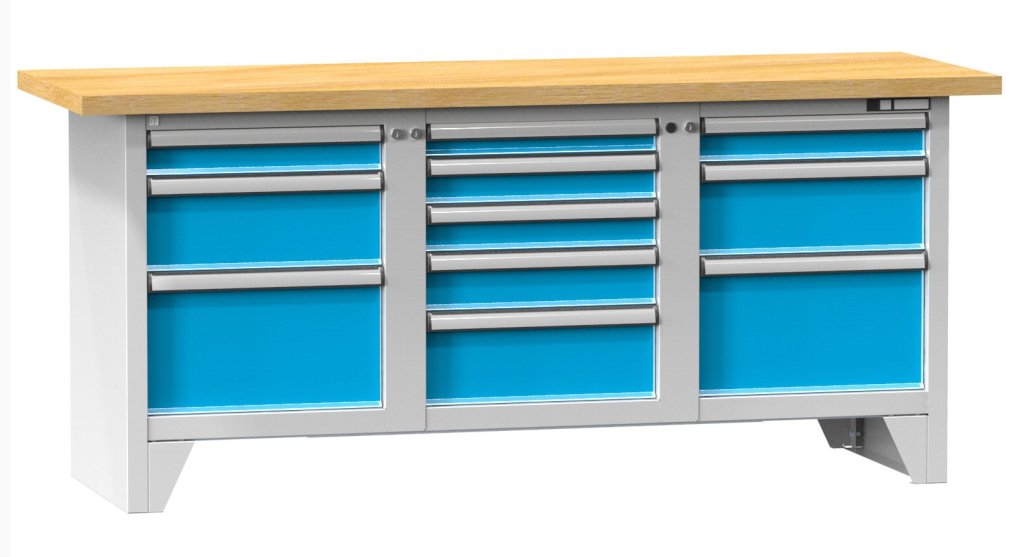

Dílenský stůl, rozměr desky 2000 x 700 x 40 mm, rozměr korpusu 1796 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
Dílenský stůl PS 2-6

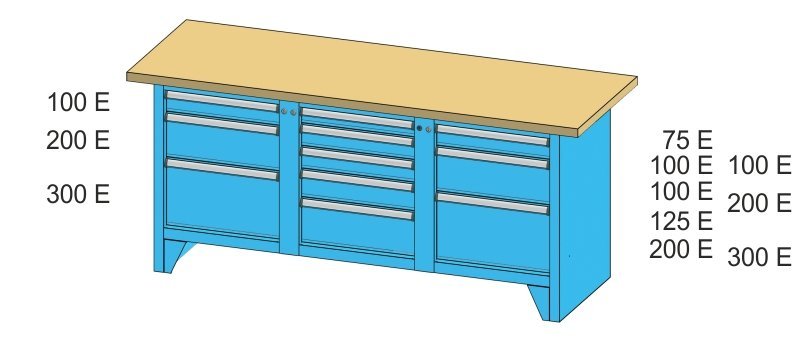

Levá část:
- 3x zásuvka - 1x 100E, 1x 200E, 1x 300E
- vnitřní rozměr zásuvky 459 x 459 mm (27 x 27D)
- centrální zámek
Střední část:
- 5x zásuvka - 1x 75E, 2x 100E, 1x 125E, 1x 200E
- vnitřní rozměr zásuvky 459 x 459 mm (27 x 27D)
- centrální zámek
Pravá část:
- 3x zásuvka - 1x 100E, 1x 200E, 1x 300E
- vnitřní rozměr zásuvky 459 x 459 mm (27 x 27D)
- centrální zámek
| Pracovní deska | Objednací číslo | Šířka | Výška |
Hloubka | Nosnost |
Hmotnost |
| buková spárovka 40 mm |
PS2-6 | 2000 mm |
880 mm |
700 mm |
800 kg |
210 kg |
| bukový multiplex 40 mm |
PS2-6M | 2000 mm |
880 mm |
700 mm |
800 kg |
216 kg |
Můžete si dokoupit
6 079 Kč bez DPH
(7 356 Kč s DPH)
Kód produktu: SR1
Roletová skříňka pro ukládání nářadí pomocí závěsného systému, uzamykatelná hliníková roleta, 3 typy uchycení skříně na pracovišti. Výška 780, šířka 930, hloubka 220 mm.
164 Kč bez DPH
(198 Kč s DPH)
Kód produktu: 272711
Dělení zásuvek kovové, 4 pole, pro zásuvky ZA (vnitřní rozměr zásuvky 459 x 459 mm). Pro výšku čela zásuvky 75 - 300 mm.
317 Kč bez DPH
(384 Kč s DPH)
Kód produktu: 272721
Dělení zásuvek kovové, 9 polí, pro zásuvky ZA (vnitřní rozměr zásuvky 459 x 459 mm). Pro výšku čela zásuvky 75 - 300 mm.
405 Kč bez DPH
(490 Kč s DPH)
Kód produktu: 272731
Dělení zásuvek kovové, 12 polí, pro zásuvky ZA (vnitřní rozměr zásuvky 459 x 459 mm). Pro výšku čela zásuvky 75 - 300 mm.
179 Kč bez DPH
(217 Kč s DPH)
Kód produktu: PG2727
Výstelka zásuvek ZA, pěnová guma tloušťky 3 mm, šířka 459, hloubka 459 mm, hmotnost 0,1 kg.
673 Kč bez DPH
(814 Kč s DPH)
Kód produktu: 2727PU2
Plastové dělení zásuvek skříněk série ZA, 9x dvoudílný žlab, šířka žlabu 70 mm, 18x přepážka, hmotnost 0,8 kg.
683 Kč bez DPH
(826 Kč s DPH)
Kód produktu: 2727PK25
Plastové dělení zásuvek skříněk série ZA, 9x krabička, 9x velká přepážka, 18x malá přepážka, hmotnost 0,9 kg.
756 Kč bez DPH
(915 Kč s DPH)
Kód produktu: 2727PU3
Plastové dělení zásuvek skříněk série ZA, 9x třídílný žlab, šířka žlabu 45 mm, 27x přepážka, hmotnost 0,9 kg.
860 Kč bez DPH
(1 041 Kč s DPH)
Kód produktu: 2727PU4
Plastové dělení zásuvek skříněk série ZA, 9x čtyřdílný žlab, šířka žlabu 33 mm, 36x přepážka, hmotnost 1,2 kg.
87 Kč bez DPH
(105 Kč s DPH)
Kód produktu: S27-75
Štěrbinové dělení 27D. Šířka 459 mm, pro výšku čel zásuvek 75 - 300 mm. Rozteč drážek 17 mm, možno dělit hladkým dělením podle vašich potřeb. Do zásuvky je dělení možné vložit příčně i podélně, zvolte jen jeho správnou šířku podle vnitřního rozměru zásuvky.
403 Kč bez DPH
(488 Kč s DPH)
Kód produktu: SVZ27
Vložená kovová zásuvka. Slouží ke skladování drobných dílů, měřidel, tužek a osobních předmětů. Vyrábí se pro zásuvky v modulech 19, 27 a 36D a do zásuvky je možné ji vložit pouze příčně.
2 474 Kč bez DPH
(2 994 Kč s DPH)
Kód produktu: NCSS5427K
Stolní stojan, velikost 54 x 27D. Základní konstrukce stojanu je tvořena sešroubovanými vyztuženými svařenci z ocelového plechu, boční stěny jsou perforované pro zavěšení nosičů, nástrojových rámů a zásuvek.
2 474 Kč bez DPH
(2 994 Kč s DPH)
Kód produktu: NCSS3627K
Stolní stojan, velikost 36 x 27D. Základní konstrukce stojanu je tvořena sešroubovanými vyztuženými svařenci z ocelového plechu, boční stěny jsou perforované pro zavěšení nosičů, nástrojových rámů a zásuvek.
4 740 Kč bez DPH
(5 735 Kč s DPH)
Kód produktu: NCSS3627-1
Stolní stojan, velikost 36 x 27D s výbavou. Základní konstrukce stojanu je tvořena sešroubovanými vyztuženými svařenci z ocelového plechu, boční stěny jsou perforované pro zavěšení nosičů, nástrojových rámů a zásuvek. Součástí některých modelů jsou i plastové držáky - viz Varianty produktu nebo tabulku v detailním popisu produktu.
5 514 Kč bez DPH
(6 672 Kč s DPH)
Kód produktu: NCSS3627-6
Stolní stojan, velikost 36 x 27D s výbavou. Základní konstrukce stojanu je tvořena sešroubovanými vyztuženými svařenci z ocelového plechu, boční stěny jsou perforované pro zavěšení nosičů, nástrojových rámů a zásuvek. Součástí některých modelů jsou i plastové držáky - viz Varianty produktu nebo tabulku v detailním popisu produktu.
317 Kč bez DPH
(384 Kč s DPH)
Kód produktu: 8NS11
Sloupek zkrácené uchycení 8NS11 - montuje se k pracovní desce vruty do dřeva M8x30 (3 ks). Určeno pro sestavy, kde není možné z prostorových důvodů použít klasické uchycení stojiny, Hloubka 100 mm, hloubka pro uchycení 40 mm, výška 482 mm.
461 Kč bez DPH
(558 Kč s DPH)
Kód produktu: 8NS12
Sloupek zkrácené uchycení 8NS12 - montuje se k pracovní desce vruty do dřeva M8x30 (3 ks). Určeno pro sestavy, kde není možné z prostorových důvodů použít klasické uchycení stojiny, Hloubka 100 mm, hloubka pro uchycení 40 mm, výška 862 mm.
576 Kč bez DPH
(697 Kč s DPH)
Kód produktu: 8NS13
Sloupek zkrácené uchycení 8NS13 - montuje se k pracovní desce vruty do dřeva M8x30 (3 ks). Určeno pro sestavy, kde není možné z prostorových důvodů použít klasické uchycení stojiny, Hloubka 100 mm, hloubka pro uchycení 40 mm, výška 1262 mm.
Podobné produkty
36 839 Kč bez DPH
(44 575 Kč s DPH)
Kód produktu: PS3-1
Dílenský stůl, rozměr desky 2500 x 700 x 40 mm, rozměr korpusu 2400 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 1600 kg.
29 703 Kč bez DPH
(35 941 Kč s DPH)
Kód produktu: PS3-2
Dílenský stůl, rozměr desky 2500 x 700 x 40 mm, rozměr korpusu 2400 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 1600 kg.
20 024 Kč bez DPH
(24 229 Kč s DPH)
Kód produktu: PS1-1
Dílenský stůl, rozměr desky 1500 x 700 x 40 mm, rozměr korpusu 1198 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
17 818 Kč bez DPH
(21 560 Kč s DPH)
Kód produktu: PS1-2
Dílenský stůl, rozměr desky 1500 x 700 x 40 mm, rozměr korpusu 1198 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
16 107 Kč bez DPH
(19 489 Kč s DPH)
Kód produktu: PS1-3
Dílenský stůl, rozměr desky 1500 x 700 x 40 mm, rozměr korpusu 1198 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
16 208 Kč bez DPH
(19 612 Kč s DPH)
Kód produktu: PS1-4
Dílenský stůl, rozměr desky 1500 x 700 x 40 mm, rozměr korpusu 1198 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
23 670 Kč bez DPH
(28 641 Kč s DPH)
Kód produktu: PS2-1
Dílenský stůl, rozměr desky 2000 x 700 x 40 mm, rozměr korpusu 1796 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
22 962 Kč bez DPH
(27 784 Kč s DPH)
Kód produktu: PS2-2
Dílenský stůl, rozměr desky 2000 x 700 x 40 mm, rozměr korpusu 1796 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
21 611 Kč bez DPH
(26 149 Kč s DPH)
Kód produktu: PS2-3
Dílenský stůl, rozměr desky 2000 x 700 x 40 mm, rozměr korpusu 1796 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
19 088 Kč bez DPH
(23 096 Kč s DPH)
Kód produktu: PS2-4
Dílenský stůl, rozměr desky 2000 x 700 x 40 mm, rozměr korpusu 1796 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
17 828 Kč bez DPH
(21 572 Kč s DPH)
Kód produktu: PS2-5
Dílenský stůl, rozměr desky 2000 x 700 x 40 mm, rozměr korpusu 1796 x 600 x 840 mm. Pracovní deska spárovka buk tloušťky 40 mm nebo buk multiplex (označení M - vrstvená buková dýha) - tloušťka 40 mm. Nosnost stolu 800 kg.
Informace / dokumenty
- KATALOGY KE STAŽENÍ
- SMART FURNITURE POLAK
- Vše o NC systému POLAK
- Zásuvkové skříňky POLAK
- Pracovní desky POLAK
- Zamykací systémy POLAK
Katalog dílenského nábytku 2018
V novém katalogu najdete 280 stran s více než 2 000 položek dílenského nábytku. Vývojáři firmy posunuli dílenský nábytek POLAK zase o něco dál. Věříme, že jejich kreativita a energie, vložená do vlastní výroby originálních produktů, přinese maximální spokojenost našich zákazníků.
Moderní virtuální svět dnes nelze ignorovat a proto je s novým Katalogem dílenského nábytku 2018 v klasické tištěné podobě, který si u nás můžete objednat, spuštěn i katalog elektronický, který přináší ještě více informací, návody, tipy, rady, videa a spoustu dalších vychytávek. Odkazy níže vám umožní stáhnout katalog ve formátu PDF (velikost 41,5 MB) nebo si můžete rovnou prohlížet e-katalog online.
STÁHNOUT KATALOG PDF
PROHLÍŽET E-KATALOG
Výrobky zn. POLAK jsou vybaveny QR nebo NFC kódem, což umožňuje rychlé propojení výrobku s důležitými informacemi, uloženými na unikátním webovém portále smfu.eu. Zde najdete podrobné návody, rady, vysvětlivky a také můžete kontaktovat pracovníky POLAK CZ.
Katalog, veškerou dokumentaci k výrobkům, návody, videa, tipy a rady naleznete na www.smfu.eu
Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
- bezpečné a šetrné uložení drahých nástrojů
- jednoduchá, ale velmi odolná konstrukce
- optimální využití vašeho pracovního prostoru
- modulární systém, se kterým můžete neustále růst
- bezpečnost a uživatelský komfort
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
 |
Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát. |
 |
Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce. |
 |
Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic. |
 |
Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích. |
 |
Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku. |
 |
Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič). |
 |
Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu. |
 |
Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2. |
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
| Počet plastových držáků v nástrojových rámech | Počet plastových držáků v nosičích | ||||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D | 36D | 54D | Typ držáku |
| ISO 30 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 30 |
| ISO 40 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 40 |
| ISO 50 | 15 | 21 | 20 | 28 | 5 | 7 | ISO 50 |
| HSK 32 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 32 |
| HSK 40 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 40 |
| HSK 50 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 50 |
| HSK 63 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 63 |
| HSK 80 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 80 |
| HSK 100 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 100 |
| VDI 30 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 30 |
| VDI 40 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 40 |
| VDI 50 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 50 |
| ABS 25 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 25 |
| ABS 32 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 32 |
| ABS 40 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 40 |
| ABS 50 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 50 |
| ABS 63 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 63 |
| CAPTO 3 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 3 |
| CAPTO 4 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 4 |
| CAPTO 5 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 5 |
| UNI | 15 | 21 | 20 | 28 | 5 | 7 | UNI |
| Počet dřevěných držáků v nástrojových rámech | Počet dřevěných držáků v nosičích | ||||||
| 3 | 3 | 4 | 4 | 1 | 1 | ||
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
| Obrázek | Nástrojový systém | Objednací číslo | W x D mm |
 |
Univerzální | NCUNI | 102 x 140 |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). | |||
 |
 |
 |
 |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo | W x D mm | Počet pozic |
 |
36D | NCW36UNI | 550 x 142 |
104 |
| 54D | NCW54UNI | 855 x 142 | 164 | |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek. |
||||
 |
 |
 |
| Kompletní sestava vložená do nástrojového rámu | ||
 |
 |
 |
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo |
W x D mm |
Počet pozic kazeta |
 |
36D | NCW36TR1 | 550 x 142 |
3 |
| 54D | NCW54TR1 | 855 x 142 | 4 |
|
| Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. | ||||
 |
 |
 |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
| Držák stanice A kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH1 | 550 x 142 |
5 10 10 10 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice B kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH2 | 550 x 142 |
3 3 6 6 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice C kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH3 | 550 x 142 |
3 - 3 3 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
| Obrázek | Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
 |
36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 | |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 | |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 | |
| Sada zavěšovacích držáků | |||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.
TECHNICKÉ ÚDAJE ZÁSUVEK:
Jednoduchý výsuv E:
- kvalitní mechanismus na kuličkových ložiscích
- nosnost zásuvek 70 kg a výsuv 88%
- vodící lišty jsou v bocích korpusu stavitelné po 25 mm
- základní typ výsuvu pro zásuvkové skříně
Plný výsuv T:
- konstrukce výsuvu zajistí 100% vysunutí zásuvky
- je tak umožněn přístup k celé ploše zásuvky
- vodící lišty jsou v bocích korpusu stavitelné po 25 mm
- plynulý tichý chod, nosnost zásuvky 200 kg
Pojistka zásuvek:
- základní výbava zásuvek všech mobilních výrobků
- ochrana proti samovolnému vysunutí zásuvky
- pojistkou je možné opatřit všechny zásuvky používané v zásuvkových skříních
Blokace zásuvek:
- při vysunutí jedné zásuvky nelze otevřít druhou
- otevření další zásuvky zablokuje mechanismus centrálního zámku
- zabrání se tak případnému převrácení skříně dopředu
Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Orientační příplatkové ceny viz tabulka níže.
- typ zásuvky bez pojistky je vhodný pro skříně pevně ustavené
- pro mobilní kontejnery doporučujeme zásuvky s pojistkou proti samovolnému otevření při pohybu
| Pro zásuvkové skříně a mobilní kontejnery ZA: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZAT 75 | 75 / 50 | 897 | ZAT 75 P | 75 / 50 | 897 |
| ZAT 100 | 100 / 75 | 897 | ZAP 100 P | 100 / 75 | 897 |
| ZAT 125 | 125 / 75 | 897 | ZAP 125 P | 125 / 75 | 897 |
| ZAT 150 | 150 / 125 | 897 | ZAT 150 P | 150 / 125 | 897 |
| ZAT 200 | 200 / 175 | 897 | ZAT 200 P | 200 / 175 | 897 |
| ZAT 250 | 250 / 175 | 897 | ZAT 250 P | 250 / 175 | 897 |
| ZAT 300 | 300 / 275 | 897 | ZAT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZB: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZBT 75 | 75 / 50 | 1090 | ZBT 75 P | 75 / 50 | 1090 |
| ZBT 100 | 100 / 75 | 1090 | ZBP 100 P | 100 / 75 | 1090 |
| ZBT 125 | 125 / 75 | 1090 | ZBP 125 P | 125 / 75 | 1090 |
| ZBT 150 | 150 / 125 | 1090 | ZBT 150 P | 150 / 125 | 1090 |
| ZBT 200 | 200 / 175 | 1090 | ZBT 200 P | 200 / 175 | 1090 |
| ZBT 250 | 250 / 175 | 1090 | ZBT 250 P | 250 / 175 | 1090 |
| ZBT 300 | 300 / 275 | 1090 | ZBT 300 P | 300 / 275 | 1090 |
| Pro zásuvkové skříně a mobilní kontejnery ZC: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZCT 75 | 75 / 50 | 1165 | ZCT 75 P | 75 / 50 | 1165 |
| ZCT 100 | 100 / 75 | 1165 | ZCP 100 P | 100 / 75 | 1165 |
| ZCT 125 | 125 / 75 | 1165 | ZCP 125 P | 125 / 75 | 1165 |
| ZCT 150 | 150 / 125 | 1165 | ZCT 150 P | 150 / 125 | 1165 |
| ZCT 200 | 200 / 175 | 1165 | ZCT 200 P | 200 / 175 | 1165 |
| ZCT 250 | 250 / 175 | 1165 | ZCT 250 P | 250 / 175 | 1165 |
| ZCT 300 | 300 / 275 | 1165 | ZCT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZD: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZDT 75 | 75 / 50 | 897 | ZDT 75 P | 75 / 50 | 897 |
| ZDT 100 | 100 / 75 | 897 | ZDP 100 P | 100 / 75 | 897 |
| ZDT 125 | 125 / 75 | 897 | ZDP 125 P | 125 / 75 | 897 |
| ZDT 150 | 150 / 125 | 897 | ZDT 150 P | 150 / 125 | 897 |
| ZDT 200 | 200 / 175 | 897 | ZDT 200 P | 200 / 175 | 897 |
| ZDT 250 | 250 / 175 | 897 | ZDT 250 P | 250 / 175 | 897 |
| ZDT 300 | 300 / 275 | 897 | ZDT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZE: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZET 75 | 75 / 50 | 897 | ZET 75 P | 75 / 50 | 897 |
| ZET 100 | 100 / 75 | 897 | ZEP 100 P | 100 / 75 | 897 |
| ZET 125 | 125 / 75 | 897 | ZEP 125 P | 125 / 75 | 897 |
| ZET 150 | 150 / 125 | 897 | ZET 150 P | 150 / 125 | 897 |
| ZET 200 | 200 / 175 | 897 | ZET 200 P | 200 / 175 | 897 |
| ZET 250 | 250 / 175 | 897 | ZET 250 P | 250 / 175 | 897 |
| ZET 300 | 300 / 275 | 897 | ZET 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZG: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZGT 75 | 75 / 50 | 1165 | ZGT 75 P | 75 / 50 | 1165 |
| ZGT 100 | 100 / 75 | 1165 | ZGP 100 P | 100 / 75 | 1165 |
| ZGT 125 | 125 / 75 | 1165 | ZGP 125 P | 125 / 75 | 1165 |
| ZGT 150 | 150 / 125 | 1165 | ZGT 150 P | 150 / 125 | 1165 |
| ZGT 200 | 200 / 175 | 1165 | ZGT 200 P | 200 / 175 | 1165 |
| ZGT 250 | 250 / 175 | 1165 | ZGT 250 P | 250 / 175 | 1165 |
| ZGT 300 | 300 / 275 | 1165 | ZGT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZH: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZHT 75 | 75 / 50 | 897 | ZHT 75 P | 75 / 50 | 897 |
| ZAH 100 | 100 / 75 | 897 | ZHP 100 P | 100 / 75 | 897 |
| ZHT 125 | 125 / 75 | 897 | ZHP 125 P | 125 / 75 | 897 |
| ZHT 150 | 150 / 125 | 897 | ZHT 150 P | 150 / 125 | 897 |
| ZHT 200 | 200 / 175 | 897 | ZHT 200 P | 200 / 175 | 897 |
| ZHT 250 | 250 / 175 | 897 | ZHT 250 P | 250 / 175 | 897 |
| ZHT 300 | 300 / 275 | 897 | ZHT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZK: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZKT 75 | 75 / 50 | 1165 | ZKT 75 P | 75 / 50 | 1165 |
| ZKT 100 | 100 / 75 | 1165 | ZKP 100 P | 100 / 75 | 1165 |
| ZKT 125 | 125 / 75 | 1165 | ZKP 125 P | 125 / 75 | 1165 |
| ZKT 150 | 150 / 125 | 1165 | ZKT 150 P | 150 / 125 | 1165 |
| ZKT 200 | 200 / 175 | 1165 | ZKT 200 P | 200 / 175 | 1165 |
| ZKT 250 | 250 / 175 | 1165 | ZKT 250 P | 250 / 175 | 1165 |
| ZKT 300 | 300 / 275 | 1165 | ZKT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZL: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZLT 75 | 75 / 50 | 897 | ZLT 75 P | 75 / 50 | 897 |
| ZLT 100 | 100 / 75 | 897 | ZLP 100 P | 100 / 75 | 897 |
| ZLT 125 | 125 / 75 | 897 | ZLP 125 P | 125 / 75 | 897 |
| ZLT 150 | 150 / 125 | 897 | ZLT 150 P | 150 / 125 | 897 |
| ZLT 200 | 200 / 175 | 897 | ZLT 200 P | 200 / 175 | 897 |
| ZLT 250 | 250 / 175 | 897 | ZLT 250 P | 250 / 175 | 897 |
| ZLT 300 | 300 / 275 | 897 | ZLT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZN: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZNT 75 | 75 / 50 | 800 | ZNT 75 P | 75 / 50 | 800 |
| ZNT 100 | 100 / 75 | 800 | ZNP 100 P | 100 / 75 | 800 |
| ZNT 125 | 125 / 75 | 800 | ZNP 125 P | 125 / 75 | 800 |
| ZNT 150 | 150 / 125 | 800 | ZNT 150 P | 150 / 125 | 800 |
| ZNT 200 | 200 / 175 | 800 | ZNT 200 P | 200 / 175 | 800 |
| ZNT 250 | 250 / 175 | 800 | ZNT 250 P | 250 / 175 | 800 |
| ZNT 300 | 300 / 275 | 800 | ZNT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZP: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZPT 75 | 75 / 50 | 800 | ZPT 75 P | 75 / 50 | 800 |
| ZPT 100 | 100 / 75 | 800 | ZPP 100 P | 100 / 75 | 800 |
| ZPT 125 | 125 / 75 | 800 | ZPP 125 P | 125 / 75 | 800 |
| ZPT 150 | 150 / 125 | 800 | ZPT 150 P | 150 / 125 | 800 |
| ZPT 200 | 200 / 175 | 800 | ZPT 200 P | 200 / 175 | 800 |
| ZPT 250 | 250 / 175 | 800 | ZPT 250 P | 250 / 175 | 800 |
| ZPT 300 | 300 / 275 | 800 | ZPT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZR: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZRT 75 | 75 / 50 | 800 | ZRT 75 P | 75 / 50 | 800 |
| ZRT 100 | 100 / 75 | 800 | ZRP 100 P | 100 / 75 | 800 |
| ZRT 125 | 125 / 75 | 800 | ZRP 125 P | 125 / 75 | 800 |
| ZRT 150 | 150 / 125 | 800 | ZRT 150 P | 150 / 125 | 800 |
| ZRT 200 | 200 / 175 | 800 | ZRT 200 P | 200 / 175 | 800 |
| ZRT 250 | 250 / 175 | 800 | ZRT 250 P | 250 / 175 | 800 |
| ZRT 300 | 300 / 275 | 800 | ZRT 300 P | 300 / 275 | 800 |
Pracovní desky POLAK jsou vyráběny ze dřeva. Dřevo je přírodní materiál, a proto může docházet působením změny teploty nebo vlhkosti k mírnému zakřivení desek, a to i přesto, že jejich povrchové úpravě je věnována zvláštní péče. Stálost tvaru pracovní desky je zaručena při relativní vzdušné vlhkosti 50 - 60%. Dřevěné desky stolů by rozhodně neměly přijít do přímého styku s vodou a jsou určeny výhradně do interiéru. Také barevnost desek se může, podle použitého vstupního řeziva, vzájemně mírně lišit.
 |
K upevnění noh pracovních stolů nebo zásuvkových skříní k deskám se používají speciální čepy - závrtné matice s vnitřním a vnějším závitem. Poté, co je deska v patřičném sestavení opatřena otvory, se tyto čepy s vnějším závitem zašroubují do desky. Vnitřní závit slouží ke spojení dřevěné desky a nohou, zásuvkových skříní apod. standardním šroubem s metrickým závitem. |
||||||||||||||||||||||||||||||
 |
Buková deska spárovka
Vysoce kvalitní robustní pracovní deska z bukových hranolů průběžně lepených do tvaru desky a následně broušená a ošetřená roztokerm lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Buková deska multiplex
Kvalitní tvarově stálá deska vrstvená a lepená z pařené bukové dýhy. Povrch následně broušený a ošetřený roztokem lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Zvýšená hrana pracovní desky Buková deska silná 20 mm a o výšce 100 mm se používá k vytvoření mechynické zábrany po obvodu pracovní desky. Je povrchově broušená a ošetřená lněným olejem s přísadami. K hraně pracovní desky se šroubuje vruty. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku ZH. |
||||||||||||||||||||||||||||||
 |
Deska s ocelovou plochou Profilovaný ocelový plech silný 1,5 mm, mírně naolejovaný, se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku PH. |
||||||||||||||||||||||||||||||
 |
Deska s gumou Gumová deska silná 4 mm s textilní vložkou se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku GH. |
