Hliníkové profily a spojovací prvky – stavebnicový systém s drážkou 8 a 10 mm

Hliníkové konstrukční profily s drážkou 8 a 10 mm a spojovací prvky

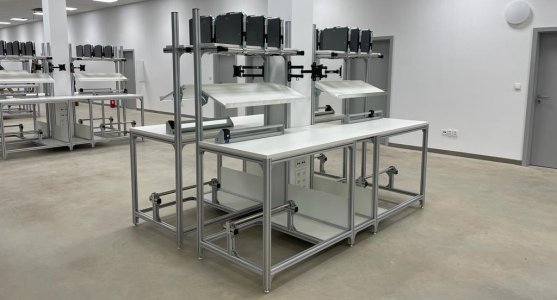

Hliníkové profily jsou základem hliníkového stavebnicového systému Enprag: nosné profily s T-drážkou v rozměrech od 30 × 30 mm do 45 × 90 mm, řezané na míru až do délky 6 m, a k nim úhelníky, matice, šrouby, nohy a krytky. Profil KA-4040 váží 1,2 kg/m, spojovací prvky mají závity M5–M8. Profily jsou kompatibilní se systémy item, Bosch Rexroth, Haberkorn a Alutec, takže navážete i na stávající konstrukce.

Alu profily 30 × 30 až 45 × 90 mm: jaký rozměr a drážku zvolit?

V kategorii hliníkové profily najdete řadu KA v rozměrech 30 × 30, 30 × 60, 40 × 40 a 40 × 80 mm s maximální délkou 4 m, včetně těžkých verzí KA-4040H a KA-4080H; profil hliníkový profil 40 x 40 KA-4040 má drážku 8 mm. Řada MI se dodává až v délce 6 m: MI30x30 B8 s drážkou 8 mm a profily B10 40 × 40, 45 × 45 a 45 × 90 mm pro drážku 10 mm, například hliníkový profil 45 x 45 MI45x45L B10. Pro lehké rámy slouží tenkostěnné profily 40 × 20 × 2 mm a 50 × 30 × 2 mm.

Hliníkový profil s drážkou: jaké spojky a spojovací materiál použít?

Rohy a styky spojují spojky pro hliníkové profily – úhelníky 90° od 35 × 28 mm (KBA-30) po 78 × 36 mm se stěnou 6,5 mm (KBA-4080), úhelník 45° KBA-30-45, kovová spojka MCB-30 (21 g) nebo kolmá spojka KCH1-30. Spojovací materiál tvoří matice s pružinou KEE-30 a KEE-40 (M6 a M8), matice do T drážky M5–M8 o hmotnosti 3 g a šrouby s T-hlavou délky 20 mm. Rektifikační šroub K-1209E-M8 vyrovná nerovnost podlahy v rozsahu ±50 mm.

Kdy zvolit hliníkové profily místo trubkového systému?

Hliníkové profily se volí pro aplikace s větším zatížením a náročnějším provozem, trubkový stavebnicový systém tam, kde je potřeba univerzálnost a snadné přenastavení; oba systémy lze kombinovat v jedné sestavě. Z profilů se staví ochranné kryty a oplocení strojů se zamykatelnými dveřmi – výplně drží lišty pro vložení skla KGK-8 a KGL v délce 2 m, dveře doplní madla KGA délky 90–180 mm. Pro tratě jsou určeny držáky válečkové dráhy KJ pro profil 40 mm.

Potřebujete hliníkové profily na míru? Enprag dodá profily nařezané na míru včetně montážního návodu a výrobního výkresu, nebo kompletně sestavenou konstrukci; návrh a 3D vizualizace jsou zdarma a pro první návrh stačí skica s rozměry a nosností. Materiál skladem dodáváme do několika dnů. Kontaktujte Enprag.
