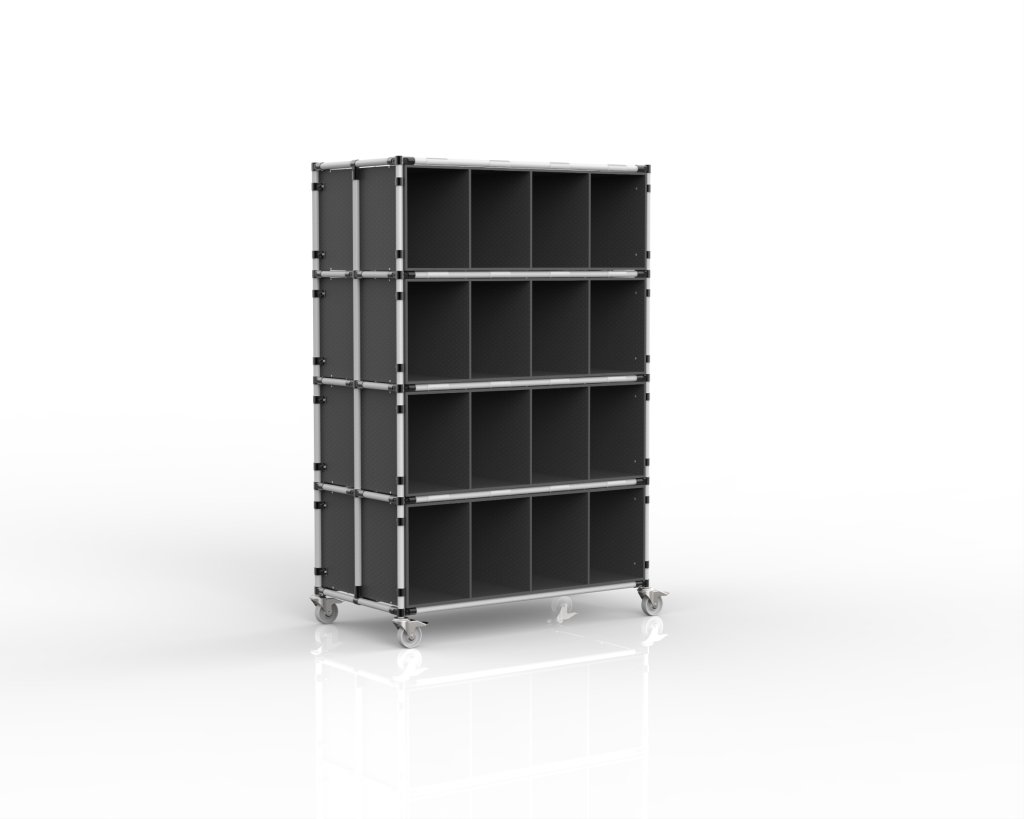

Insertový vozík s přihrádkami z PP boardu, 16 insertů

Insertový vozík z trubkového systému slouží k uložení a přepravě materiálu v 16 přihrádkách z PP boardu. Rozměry (v × š × h): 1 978 × 1 306 × 700 mm. Celková nosnost při rovnoměrném zatížení je 240 kg.

• trubkový stavebnicový systém
• pevné inserty (přihrádky) z PP boardu
• jednostranné provedení s 16 inserty
• 4 otočná kolečka o průměru 100 mm
• výška jednoho insertu: 400 mm, šířka: 297,5 mm
• nosnost jednoho insertu při rovnoměrném zatížení: 15 kg
• celková nosnost při rovnoměrném zatížení: 240 kg
• rozměry vozíku (v × š × h): 1 978 × 1 306 × 700 mm

Aplikace na míru. Rozměry vozíku a uspořádání insertů přizpůsobíme přepravovanému materiálu a dostupnému prostoru. Při návrhu zohledníme velikost a tvar dílů, způsob jejich vkládání a odebírání i požadavky na manipulaci v provozu. Zvolit lze také barevné provedení podle požadavků pracoviště.

Insertový vozík je vhodný pro přehledné uložení a bezpečnou přepravu materiálu ve výrobních provozech a skladech. Využijete jej například při zásobování pracovišť nebo převozu dílů mezi jednotlivými výrobními operacemi.

Úložný prostor tvoří samostatné inserty (přihrádky) z PP boardu nebo akyboardu. Oddělené uložení omezuje vzájemný kontakt dílů a pomáhá předcházet poškrábání a dalšímu poškození při manipulaci a přepravě. Obsluha má zároveň přehled o uloženém materiálu. Ke všem šestnácti přihrádkám se přistupuje z jedné strany vozíku.

Přihrádky jsou uspořádány ve čtyřech úrovních nad sebou, což umožňuje využít výšku vozíku. Čtyři otočná kolečka o průměru 100 mm usnadňují přesun mezi pracovišti i manipulaci při zásobování výroby.

FAQ

Jak zvolit vhodné uspořádání insertů?
Vycházíme z velikosti a tvaru přepravovaných dílů a ze způsobu jejich ukládání. Podle toho navrhneme rozměry jednotlivých přihrádek a jejich rozmístění. Zohledníme také požadovaný počet úložných míst a prostor pro pohodlné vkládání a odebírání materiálu.

Lze vozík upravit při změně přepravovaného materiálu?
Možnosti úpravy posoudíme podle stávající konstrukce a požadavků na nový materiál. Prověříme vhodnost rozměrů vozíku i stávajících přihrádek a navrhneme potřebné změny.

Jak získat návrh insertového vozíku na míru?
Kontaktujte naše odborníky prostřednictvím poptávkového formuláře, telefonicky nebo e-mailem. Proberou s vámi požadavky vašeho provozu a bezplatně zpracují návrh vozíku včetně 3D vizualizace.

Barevné varianty	ESD varianta	Nerezová varianta
ocelová trubka tloušťky 1 mm (LP-1100) nebo 2 mm (LP-1200)	antistatická ocelová trubka tloušťky 1 mm (CP-1100BK) nebo 2 mm (CP-1200BK)	nerezová trubka tloušťky 0,7 mm (ST-1070) nebo 1,1 mm (ST-1110)

Černá varianta	Varianta nikl	Varianta stříbrná
kovové spojky jsou dostupné vždy ve třech variantách - černá, stříbrná a nikl
