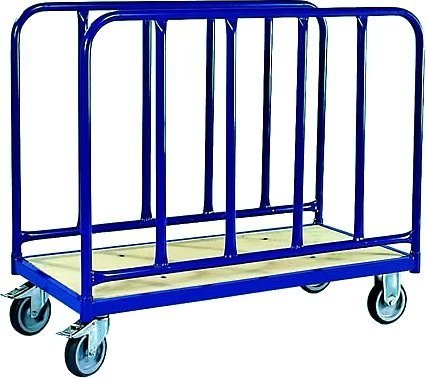

Manipulační vozík W01

Kód: W01

Manipulační vozík W-01. Rozměry (v x š x h) 880 x 1000 x 500 mm. Nosnost 250 kg, hmotnost 26 kg, Ø kola 100 mm, rozměr ložné celý popis a parametry

Na objednávku, termín dodání 2 - 3 týdny. Může se měnit v závislosti na kapacitě výrobce.

3 795 Kč 4 592 Kč s DPH

Počet kusů

Popis a technické parametry

Manipulační vozík W01

Manipulační vozík W-01. Rozměry (v x š x h) 880 x 1000 x 500 mm. Nosnost 250 kg, hmotnost 26 kg, Ø kola 100 mm, rozměr ložné plochy 1000 x 500 mm.

Manipulační vozík W-01. Rozměry (v x š x h) 880 x 1000 x 500 mm. Nosnost 250 kg, hmotnost 26 kg, Ø kola 100 mm, rozměr ložné plochy 1000 x 500 mm.

Nosnost: 250 kg
Výška: 880 mm
Šířka: 1000 mm
Hloubka: 500 mm
Hmotnost: 26 kg
Průměr kol: 100 mm
Rozměr ložné plochy: 1000 x 500 mm
Záruka (roky): 2

Podobné produkty

Informace / dokumenty

  • Rozměry vozíků OPRO
  • Vysvětlivky ke značení rudlů
Typ nosnost (kg) délka (mm) šířka (mm) výška (mm) kola Ø kola (mm)
OPRO 502/I/S 500 900 650 950 plná 200
OPRO 502/I/B 500 900 650 1010 bantamová 260
OPRO 502/II/S 500 900 650 950 plná 200
OPRO 502/II/B 500 900 650 1010 bantamová 260
OPRO 501/I/S 500 1120 650 950 plná 200
OPRO 501/I/B 500 1120 650 1010 bantamová 260
OPRO 501/II/S 500 1120 650 950 plná 200
OPRO 501/II/B 500 1120 650 1010 bantamová 260
OPRO 503/I/S 500 1200 800 950 plná 200
OPRO 503/I/B 500 1200 800 1010 bantamová 260
OPRO 503/II/S 500 1200 800 950 plná 200
OPRO 503/II/B 500 1200 800 1010 bantamová 260

1) Popis označení:



druh disku kola (P - plastový, K - kovový)
Ø kola (26=260, 30=300, 35=350)
druh kola ( N - nafukovací, S - plnopryžové)
maximální garantovaná nosnost v kg
typové označení druhu
RA - jednoduchý (mlynářský)
RB - jednoduchý (neprofesionální)
RF - jednoduchý vystužený
RC - standardní (profesionální)
RD - standardní - zúžený
RE - na přepravky
RES - na přepravky se skluznicí
RK - sudový KEGY
RN - nábytkový
SV - sudový klasický sud 200 l
AL - hliníkové rudly
RL - na tlakové láhve
PO / PB - rudl na popelnici a láhev PB 10 kg



Označení ložisek:

KL - kluzné ložisko
VL - valivé ložisko (ocelové jehly v plast. kleci)
JL - jehlové ložisko (20 ks samostatných ocel. jehel)
KU - kuličkové ložisko



2) Popis použitých kol:

kola Ø140, Ø160, Ø200

kola s kovovým nebo plastovým diskem opatření pryžovou obručí
kola osazena kluzným ložiskem, některá kola Ø160 mohou mít valivá ložiska

Použití: jednoduché, méně zatěžované rudly. Kola Ø160 se používají u schodišťových rudlů a to buď s kluzným ložiskem (pro menší zatížení) nebo s valivým ložiskem pro více zatížené. Princip odvalování trojice kol 160 je odpovídající normě schodišťového stupně = 160 mm.

kola Ø200 P (N20 P)
Ø260 P (N26 P)
plášť 3,00 – 4

Nafukovací kola s plastovým diskem a kluzným ložiskem. Nejběžnější druh kola používaný u většiny rudlů střední kategorie do zatížení 250 kg. U tohoto cenově dostupnějšího druhu kola je nutno respektovat plastový disk, který bezpodmínečně vyžaduje dodržovat omezení maximálního huštění na tlak do 150 kPa. Při nedodržení tohoto omezení dojde k utržení lemu plast. disku nebo převlečení patky pláště a destrukci duše.

kolo Ø260 K (N26K)
plášť 3,00 – 4

Nafukovací kolo s kovovým diskem, může mít kluzné nebo valivé ložisko. Optimální průměr kola z hlediska mechaniky naklápění těžkých nákladů. Používá se u rudlů s maximálním zatížením od 250 do 300 kg.

kolo Ø260 K (S26K)

Kolo s plnopryžovou obručí s kovovým diskem. Toto kolo má vzhledem k vysoké tvrdosti zcela malý valivý odpor. Při provozu nutno respektovat skutečnost, že toto kolo je absolutně "nepružné". Není tedy schopno odpružit jakýkoliv náraz na hranu či jinou nerovnost. Tímto nárazem na hranu dochází k destrukci kola a to prasknutím v podélném směru obruče. (Plnopryžová obruč se vyrábí spojením dvou odlehčených výlisků)

kolo Ø300 (N30K)
plášť 4,00 – 4

Nafukovací kolo s kovovým diskem, opatřené valivým ložiskem. Standardní druh kola používaný u většiny profesionálních a speciálních rudlů.*

kolo Ø350 (N35K)
plášť 3,50 – 6

Nafukovací kola s kovovým diskem. Disk je zpevněn prolisem a spojen šesti šrouby. Toto kolo má buď širší standardní náboj s použitím valivého ložiska a plastové záslepky nebo zesílený náboj a je montováno s použitím dvaceti kusů ocelových jehel 4×45. Použití tohoto kola je pro nejvíce zatěžované rudly do maximální nosnosti 350 kg.

Průměry os rudlů, na které jsou kola montována:

U kol Ø140 a Ø160 je průměr os 15 mm. U všech ostatních kol s výjimkou zesíleného kola Ø350 je průměr os 20 mm. U zesíleného kola Ø350 je průměr os 22 mm. U většiny rudlů umožňuje rozměr osy použít jak kola s plastovým, tak kovovým diskem. Lze tedy u rudlů vybavených koly s plastovým diskem nahradit za kola s kovovým diskem.

  • U rudlů mohou být použity rukojeti pryžové Ø25 mm nebo plastové a ochranným lemem Ø25 mm.
  • Rudly jsou vyráběny svařováním v ochranné atmosféře, pískovány před lakováním KOMAXIDEM. Barevná odstín lze přizpůsobit požadavku zákazníka.
  • Individuální výrobou lze zajistit specifické úpravy na jednotlivých typech standardních rudlů, případně výrobu zcela atypických rudlů dle požadavků zákazníka a to v krátkých dodacích lhůtách.

* Tento typ kola je svými rozměry nejblíže možným k náhradě za již nevyráběné kolo BARUM 12×4.

Poznámka: vzhledem k možným konstrukčním úpravám v průběhu doby, lze uvedené parametry jednotlivých rudlů z hlediska rozměrů a hmotnosti považovat za informativní.
