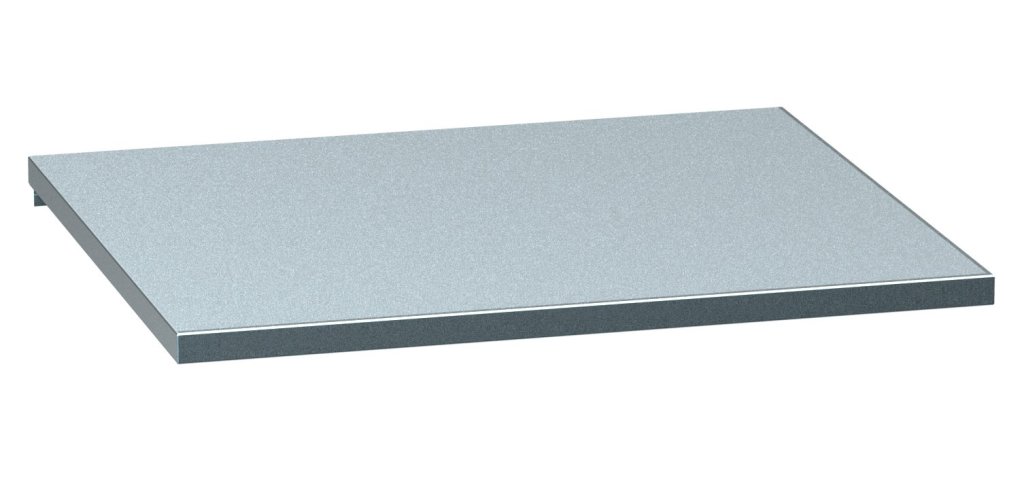

    Police NCP3627

    Police do NC skříní POLAK 36 x 27D a 54 x 27D

    Kód produktu: NCP3627

    Přestavitelná police do NC skříní, nosnost 100kg, materiál pozink. Šířka 661 x hloubka 571 x tloušťka 25 mm. ... více

    Na objednávku, termín dodání 2 - 6 týdnů. Může se měnit v závislosti na kapacitě výrobce.

    611 Kč 739 Kč s DPH

    Počet kusů

    Velikost: 36 x 27
    Šířka x hloubka x výška (mm): 661 x 571 x 25
    Nosnost: 100 kg
    Hmotnost: 3 kg
    Záruka (roky): 2
    Výrobce:

    Varianty

    Kód NCP5427
    Velikost 54 x 27
    Šířka x hloubka x výška (mm) 965 x 571 x 25
    Nosnost 100 kg
    Hmotnost 4 kg
    Počet kusů skladem 0
    Cena bez DPH 903 Kč

    Popis a technické parametry

    Přestavitelná police do NC skříní, nosnost 100kg, materiál pozink. Šířka 661 x hloubka 571 x tloušťka 25 mm.

    Police NCP3627

    Přestavitelná police do NC skříní, nosnost 100kg, materiál pozink. Šířka 661 x hloubka 571 x tloušťka 25 mm.

    Podobné produkty

    Informace / dokumenty

    • Vše o NC systému POLAK

    Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:

    • bezpečné a šetrné uložení drahých nástrojů
    • jednoduchá, ale velmi odolná konstrukce
    • optimální využití vašeho pracovního prostoru
    • modulární systém, se kterým můžete neustále růst
    • bezpečnost a uživatelský komfort

    Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.

    Popisné štítky dřevěných držáků:

    Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát.

    Funkce Chytrý nábytek:

    Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce.

    Systém identifikace otvorů:

    Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic.

    Pomocné orientační mřížky:

    Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích.

    Pojistky plastových držáků:

    Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku.

    Multifunkční držák:

    Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič).

    Pojistka dřevěných držáků:

    Slouží k bezpečné fixaci dřevěného držáku v rámu.

    Sorpční textilie:

    S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2.


    SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ

    V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.

    Počet plastových držáků v nástrojových rámech Počet plastových držáků v nosičích
    Typ držáku 36 x 27D 54 x 27D 36 x 36D 54 x 36D 36D 54D Typ držáku
    ISO 30 24 39 32 52 8 13 ISO 30
    ISO 40 24 39 32 52 8 13 ISO 40
    ISO 50 15 21 20 28 5 7 ISO 50
    HSK 32 24 39 32 52 8 13 HSK 32
    HSK 40 24 39 32 52 8 13 HSK 40
    HSK 50 24 39 32 52 8 13 HSK 50
    HSK 63 24 39 32 52 8 13 HSK 63
    HSK 80 15 21 20 28 5 7 HSK 80
    HSK 100 15 21 20 28 5 7 HSK 100
    VDI 30 15 21 20 28 5 7 VDI 30
    VDI 40 15 21 20 28 5 7 VDI 40
    VDI 50 15 21 20 28 5 7 VDI 50
    ABS 25 15 21 20 28 5 7 ABS 25
    ABS 32 15 21 20 28 5 7 ABS 32
    ABS 40 15 21 20 28 5 7 ABS 40
    ABS 50 15 21 20 28 5 7 ABS 50
    ABS 63 15 21 20 28 5 7 ABS 63
    CAPTO 3 15 21 20 28 5 7 CAPTO 3
    CAPTO 4 15 21 20 28 5 7 CAPTO 4
    CAPTO 5 15 21 20 28 5 7 CAPTO 5
    UNI 15 21 20 28 5 7 UNI
    Počet dřevěných držáků v nástrojových rámech Počet dřevěných držáků v nosičích
    3 3 4 4 1 1

    Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.

    Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.



    DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ

    Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.

    Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.

    Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!



    Držák univerzální:

    Obrázek Nástrojový systém Objednací číslo W x D mm
    Univerzální NCUNI 102 x 140
    Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže).



    DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ

    Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).

    Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

    Držák univerzální kompletní:

    Obrázek Velikost Objednací číslo W x D mm Počet pozic
    36D NCW36UNI 550 x 142
    104
    54D NCW54UNI 855 x 142 164
    Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek.
    Kompletní sestava vložená do nástrojového rámu



    DRŽÁKY DĚROVACÍCH NÁSTROJŮ

    Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).

    Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

    Držák univerzální kompletní:

    Obrázek Velikost Objednací číslo

    W x D mm

    Počet pozic

    kazeta

    36D NCW36TR1 550 x 142
    3
    54D NCW54TR1 855 x 142 4
    Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek.



    Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).

    Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.



    Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.



    Držák stanice A kompletní Velikost Objednací číslo

    W x D mm

    Počet pozic

    stanice    razník    matrice    stěrač

    36D NCW36TH1 550 x 142
    5            10            10            10
    Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

    Držák stanice B kompletní Velikost Objednací číslo

    W x D mm

    Počet pozic

    stanice    razník    matrice    stěrač

    36D NCW36TH2 550 x 142
    3             3             6             6
    Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

    Držák stanice C kompletní Velikost Objednací číslo

    W x D mm

    Počet pozic

    stanice    razník    matrice    stěrač

    36D NCW36TH3 550 x 142
    3             -             3             3
    Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.



    NC ZÁSUVKOVÉ SKLADOVÁNÍ

    Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.



    Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!




    Nástrojový rám do zásuvky

    Obrázek Velikost zásuvky Objednací číslo W mm D mm H mm
    36 x 27D
    NCNRZ3627 593 448 74
    54 x 27D
    NCNRZ5427 901 448 74
    36 x 36D
    NCNRZ3636 593 597 74
    54 x 36D
    NCNRZ5436 901 597
    74
    Sada zavěšovacích držáků
    Výška čela zásuvky A mm Maximální délka upínacího trnu nástroje B mm
    Poloha 1
    Poloha 2
    Poloha 3
    Poloha 4
    Poloha 5
    75 90 X X X X
    100 90 X X X X
    125 90 X X X X
    150 90 120 150 X X
    200 90 170 200 X X
    250 90 170 200 X X
    300 90 270 300 150 180

    Poloha 1

    Poloha 2

    Poloha 3

    Poloha 4

    Poloha 5

    Závěsný držák nástrojových rámů do zásuvek
