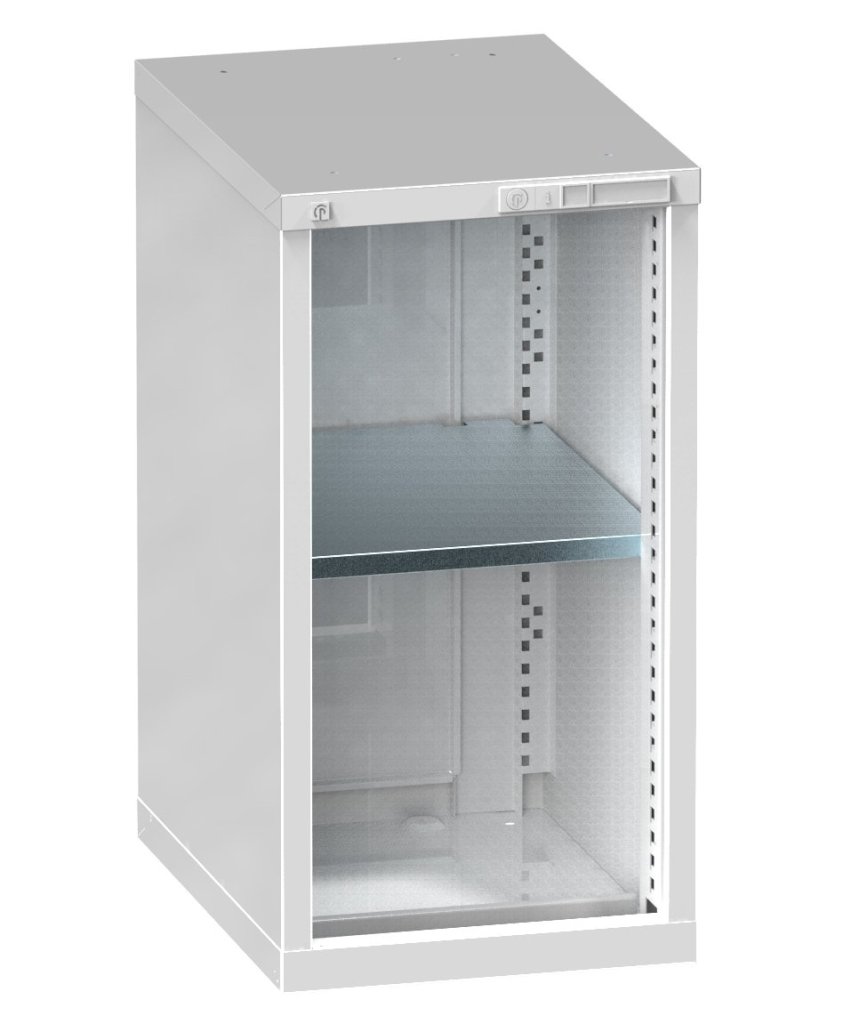

Přestavitelná police ZL VP1927

Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:

• bezpečné a šetrné uložení drahých nástrojů
• jednoduchá, ale velmi odolná konstrukce
• optimální využití vašeho pracovního prostoru
• modulární systém, se kterým můžete neustále růst
• bezpečnost a uživatelský komfort

Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.

	Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát.
	Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce.
	Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic.
	Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích.
	Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku.
	Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič).
	Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu.
	Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2.

V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.

Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.

Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.

DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ

Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.

Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.

Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!

Držák univerzální:

Obrázek	Nástrojový systém	Objednací číslo	W x D mm
	Univerzální	NCUNI	102 x 140
	Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže).

DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ

Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

Držák univerzální kompletní:

Obrázek	Velikost	Objednací číslo	W x D mm	Počet pozic
	36D	NCW36UNI	550 x 142	104
	54D	NCW54UNI	855 x 142	164
	Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek.

Kompletní sestava vložená do nástrojového rámu

DRŽÁKY DĚROVACÍCH NÁSTROJŮ

Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

Držák univerzální kompletní:

Obrázek	Velikost	Objednací číslo	W x D mm	Počet pozic kazeta
	36D	NCW36TR1	550 x 142	3
	54D	NCW54TR1	855 x 142	4
	Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek.

Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.

Držák stanice A kompletní	Velikost	Objednací číslo	W x D mm	Počet pozic stanice    razník    matrice    stěrač
	36D	NCW36TH1	550 x 142	5            10            10            10
	Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

Držák stanice B kompletní	Velikost	Objednací číslo	W x D mm	Počet pozic stanice    razník    matrice    stěrač
	36D	NCW36TH2	550 x 142	3             3             6             6
	Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

Držák stanice C kompletní	Velikost	Objednací číslo	W x D mm	Počet pozic stanice    razník    matrice    stěrač
	36D	NCW36TH3	550 x 142	3             -             3             3
	Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

NC ZÁSUVKOVÉ SKLADOVÁNÍ

Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.

Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!

Nástrojový rám do zásuvky

Obrázek	Velikost zásuvky	Objednací číslo	W mm	D mm	H mm
	36 x 27D	NCNRZ3627	593	448	74
	54 x 27D	NCNRZ5427	901	448	74
	36 x 36D	NCNRZ3636	593	597	74
	54 x 36D	NCNRZ5436	901	597	74
	Sada zavěšovacích držáků

Výška čela zásuvky A mm	Maximální délka upínacího trnu nástroje B mm
	Poloha 1	Poloha 2	Poloha 3	Poloha 4	Poloha 5
75	90	X	X	X	X
100	90	X	X	X	X
125	90	X	X	X	X
150	90	120	150	X	X
200	90	170	200	X	X
250	90	170	200	X	X
300	90	270	300	150	180

Závěsný držák nástrojových rámů do zásuvek

Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.

TECHNICKÉ ÚDAJE ZÁSUVEK:

Jednoduchý výsuv E:

• kvalitní mechanismus na kuličkových ložiscích
• nosnost zásuvek 70 kg a výsuv 88%
• vodící lišty jsou v bocích korpusu stavitelné po 25 mm
• základní typ výsuvu pro zásuvkové skříně

Plný výsuv T:

• konstrukce výsuvu zajistí 100% vysunutí zásuvky
• je tak umožněn přístup k celé ploše zásuvky
• vodící lišty jsou v bocích korpusu stavitelné po 25 mm
• plynulý tichý chod, nosnost zásuvky 200 kg

Pojistka zásuvek:

• základní výbava zásuvek všech mobilních výrobků
• ochrana proti samovolnému vysunutí zásuvky
• pojistkou je možné opatřit všechny zásuvky používané v zásuvkových skříních

Blokace zásuvek:

• při vysunutí jedné zásuvky nelze otevřít druhou
• otevření další zásuvky zablokuje mechanismus centrálního zámku
• zabrání se tak případnému převrácení skříně dopředu

Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Příplatkové ceny viz tabulka níže.

• typ zásuvky bez pojistky je vhodný pro skříně pevně ustavené
• pro mobilní kontejnery doporučujeme zásuvky s pojistkou proti samovolnému otevření při pohybu

Pracovní desky POLAK jsou vyráběny ze dřeva. Dřevo je přírodní materiál, a proto může docházet působením změny teploty nebo vlhkosti k mírnému zakřivení desek, a to i přesto, že jejich povrchové úpravě je věnována zvláštní péče. Stálost tvaru pracovní desky je zaručena při relativní vzdušné vlhkosti 50 - 60%. Dřevěné desky stolů by rozhodně neměly přijít do přímého styku s vodou a jsou určeny výhradně do interiéru. Také barevnost desek se může, podle použitého vstupního řeziva, vzájemně mírně lišit.

	K upevnění noh pracovních stolů nebo zásuvkových skříní k deskám se používají speciální čepy - závrtné matice s vnitřním a vnějším závitem. Poté, co je deska v patřičném sestavení opatřena otvory, se tyto čepy s vnějším závitem zašroubují do desky. Vnitřní závit slouží ke spojení dřevěné desky a nohou, zásuvkových skříní apod. standardním šroubem s metrickým závitem.
	Buková deska spárovka Síla desky Šířka desky 1200 1500 2000 2500 40 hloubka 700 D1274-01 D1574-01 D2074-01 D2574-01 40 hloubka 800 D1584-01 D2084-01 D2584-01 50 hloubka 700 D1575-01 D2075-01 D2575-01 50 hloubka 800 D1585-01 D2085-01 D2585-01 Vysoce kvalitní robustní pracovní deska z bukových hranolů průběžně lepených do tvaru desky a následně broušená a ošetřená roztokerm lněného oleje s přísadami. Sražené hrany.
	Buková deska multiplex Síla desky Šířka desky 1500 2000 2500 40 hloubka 700 D1574-02 D2074-02 D2574-02 40 hloubka 800 D1584-02 D2084-02 D2584-02 Kvalitní tvarově stálá deska vrstvená a lepená z pařené bukové dýhy. Povrch následně broušený a ošetřený roztokem lněného oleje s přísadami. Sražené hrany.
	Zvýšená hrana pracovní desky Buková deska silná 20 mm a o výšce 100 mm se používá k vytvoření mechynické zábrany po obvodu pracovní desky. Je povrchově broušená a ošetřená lněným olejem s přísadami. K hraně pracovní desky se šroubuje vruty. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku ZH.
	Deska s ocelovou plochou Profilovaný ocelový plech silný 1,5 mm, mírně naolejovaný, se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku PH.
	Deska s gumou Gumová deska silná 4 mm s textilní vložkou se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku GH.

Systém jednoho klíče:

• pracovní stoly nebo zásuvkové skříně s více uzamykatelnými částmi dodáváme v systému jednoho klíče, kterým odemknete i několik zámků na jednom výrobku
• originální konstrukce zámků vám na přání umožní jedním hlavním klíčem otevřít pojízdný kontejner, pracovní stůl i skříň



  ---

Dvoubodové zamykání:

• originál POLAK design zámkem dvoubodového uzamykacího systému jsou vybaveny všechny dvoukřídlé dveře
• veškeré díly uzamykacího mechanismu jsou vyrobeny z vysoce pevnostního plastu s obsahem skla a zabezpečují tiché uzavírání a otevírání dvířek



  ---

Aretace dvířek:

• dvířka s jednobodovým zamykáním jsou vybavena pružinovým aretačním mechanismem proti samovolnému otevírání dvířek v odemčené poloze



  ---

Jednobodové zamykání:

• original POLAK design plastové madlo je nezbytností každého zámku s jednobodovou závorou

Zámek zásuvek:

• tento typ zámku umožňuje uzamknout samostatně jednotlivé zásuvky
• lehce tak může několik uživatelů s vlastní uzamykatelnou zásuvkou užívat jeden zásuvkový box

Popisové štítky:

• dílenský nábytek POLAK je opatřen popisovými štítky, které disponují technologií NFC a QR
• pasivní tagy NFC a QR kódy implementované do speciálního plastového štítku vás během okamžiku prostřednictvím čtečky těchto technologií spojí s virtuálním světem dílenského nábytku POLAK
• jednoduše přiložte například tablet s aplikací čtečky QR kódů a prostudujte montážní návod k výrobku, seznamte se s bezpečnostními pokyny k jeho používání, prostudujte, jak o něj pečovat nebo jak maximálně využít jeho možnosti
• výrobky dílenského nábytku označené v katalogu symbolem smartphonu jsou opatřeny plastovými popisnými štítky s technologií NFC a QR
