Skříň na mapy a výkresy A0 typ 7201-000

Skříň na mapy a výkresy A0 typ 7201-000

Kód: 7201-000_7035

Výkresová skříň desetizásuvková formát A0, výška 760, šířka 1350, hloubka 960 mm. Odolná ocelová konstrukce, centrální zamykání na celý popis a parametry

Vzorník barev
Na objednávku, termín dodání 6 - 8 týdnů. Může se měnit v závislosti na kapacitě výrobce.

63 705 Kč 77 083 Kč s DPH

Počet kusů

Popis a technické parametry

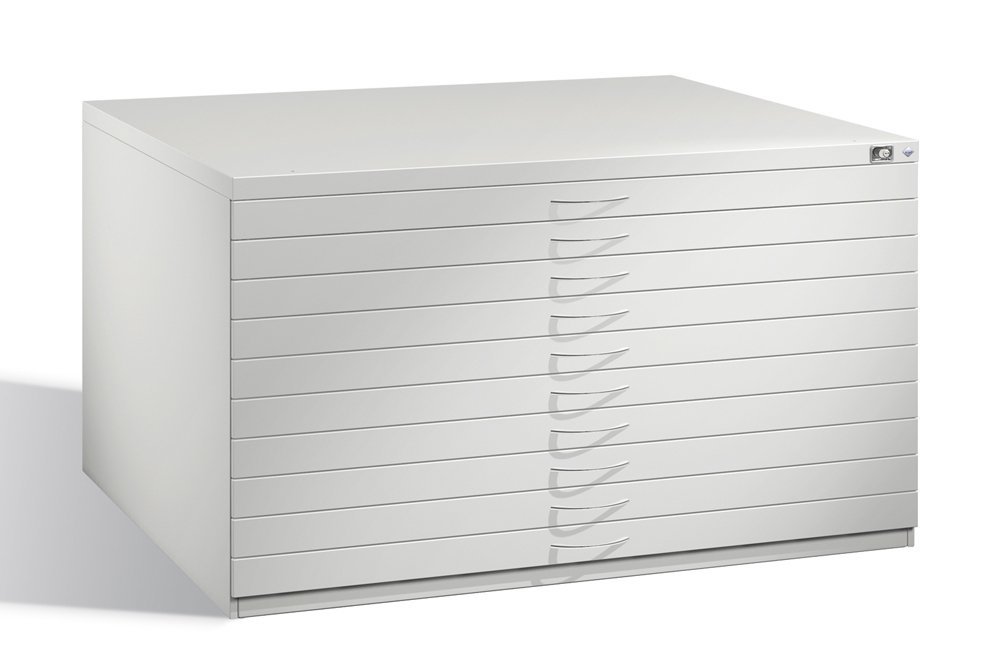

Skříň na mapy a výkresy A0 typ 7201-000

Výkresová skříň desetizásuvková formát A0, výška 760, šířka 1350, hloubka 960 mm. Odolná ocelová konstrukce, centrální zamykání na cylindrický klíč. Nosnost zásuvky 40 kg. Barva RAL 7035 světle šedá.

  • skříň desetizásuvková formát A0
  • odolná ocelová konstrukce
  • výsuv zásuvek 80%
  • nosnost zásuvky maximálně 40 kg
  • centrální zámek s 2 klíči
  • samočinné dovírání zásuvek
  • v přední části zásuvky je přítlačná lišta a v zadní části kapsa zabraňující zkroucení dokumentů
  • možnost použití dělících příček k rozdělení vnitřního prostoru zásuvky na menší formát
  • hladká povrchová úprava práškovým lakem v barvě světle šedé RAL 7035 (korpus i zásuvky)
  • výška 760 mm
  • šířka 1350 mm
  • hloubka 960 mm
  • vnitřní rozměry zásuvky v mm (V x Š x H) 45 x 1255 x 905
Výška: 760 mm
Šířka: 1350 mm
Hloubka: 960 mm
Vnitřní rozměry: 45 x 1255 x 905 mm
Počet zásuvek: 10
Nosnost jedné zásuvky: 40 kg
Formát ukládaných dokumentů: A0
Hmotnost: 221.7 kg
Svařovaný výrobek: ano
Záruka (roky): 10
Výrobce:

Můžete si dokoupit

Vnitřní dělení výkresovek CP A0 na 2x A1

Kód: 0202-00

Vnitřní dělení výkresovek CP A0 na 2x A1

2 420 Kč bez DPH

(2 928 Kč s DPH)

Koupit

Plastové přepážky pro rozdělení zásuvky formátu A0 na 2 x A1.

Vnitřní dělení výkresovek CP A0 na 4x A2

Kód: 0204-00

Vnitřní dělení výkresovek CP A0 na 4x A2

2 680 Kč bez DPH

(3 243 Kč s DPH)

Koupit

Plastové přepážky pro rozdělení zásuvky formátu A0 na 4 x A2.

Vnitřní dělení výkresovek CP A0 na 8x A3

Kód: 0208-00

Vnitřní dělení výkresovek CP A0 na 8x A3

3 227 Kč bez DPH

(3 905 Kč s DPH)

Koupit

Plastové přepážky pro rozdělení zásuvky formátu A0 na 8 x A3.

Vnitřní dělení výkresovek CP A0 na 16x A4

Kód: 0216-00

Vnitřní dělení výkresovek CP A0 na 16x A4

3 964 Kč bez DPH

(4 796 Kč s DPH)

Koupit

Plastové přepážky pro rozdělení zásuvky formátu A0 na 16 x A4.

Podobné produkty

Skříň na mapy a výkresy A0 typ 7200-000

Kód: 7200-000_7035

Skříň na mapy a výkresy A0 typ 7200-000

37 548 Kč bez DPH

(45 433 Kč s DPH)

Koupit

Výkresová skříň pětizásuvková formát A0, výška 420, šířka 1350, hloubka 960 mm. Odolná ocelová konstrukce, centrální zamykání na cylindrický klíč. Nosnost zásuvky 40 kg. Barva RAL 7035 světle šedá.

Skříň na mapy a výkresy A1 typ 7101-000

Kód: 7101-000_7035

Skříň na mapy a výkresy A1 typ 7101-000

54 385 Kč bez DPH

(65 806 Kč s DPH)

Koupit

Výkresová skříň desetizásuvková formát A1, výška 760, šířka 1100, hloubka 765 mm. Odolná ocelová konstrukce, centrální zamykání na cylindrický klíč. Nosnost zásuvky 40 kg. Barva RAL 7035 světle šedá. Dodání do 15 dnů.

Skříň na mapy a výkresy A1 typ 7100-000

Kód: 7100-000

Skříň na mapy a výkresy A1 typ 7100-000

33 639 Kč bez DPH

(40 703 Kč s DPH)

Koupit

Výkresová skříň pětizásuvková formát A1, výška 420, šířka 1100, hloubka 765 mm. Odolná ocelová konstrukce, centrální zamykání na cylindrický klíč. Nosnost zásuvky 40 kg. Dodání do 15 dnů.

Mapová skříň - na mapy a výkresy formátu A0 typ VKS A0A
  • Nejprodávanější

Kód: VKS_A0_A

Mapová skříň - na mapy a výkresy formátu A0 typ VKS A0A

18 693 Kč bez DPH

(22 619 Kč s DPH)

Koupit

Výkresová skříň pětizásuvková formát A0, šířka 1336, výška 435, hloubka 1006 mm. Výsuv zásuvek 65%, centrální zámek, úchytky chrom lesklý. Skříň je možné vybavit kovovým podstavcem. Barva korpusu RAL 7035 světle šedá.

Skříň na mapy a výkresy A0 FCB33

Kód: FCB33

Skříň na mapy a výkresy A0 FCB33

71 274 Kč bez DPH

(86 242 Kč s DPH)

Koupit

Výkresová skříň desetizásuvková A0 včetně horní desky a soklu, šířka 1359, výška 914, hloubka 927 mm. Montáž ze dvou samostatných pětizásuvkových sekcí, možno doplnit ještě tzv. mezikusem na celkový počet zásuvek 15.

Skříň na mapy a výkresy A0 - nástavec FCB41

Kód: FCB41

Skříň na mapy a výkresy A0 - nástavec FCB41

32 492 Kč bez DPH

(39 315 Kč s DPH)

Koupit

Výkresová skříň A0 pětizásuvková bez horní desky a soklu - nástavec, šířka 1359, výška 406, hloubka 927 mm. Jako tzv. mezikus slouží k doplnění desetizásuvkové skříně na celkový počet zásuvek 15.

Skříň na mapy a výkresy A0 FCB40

Kód: FCB40

Skříň na mapy a výkresy A0 FCB40

41 764 Kč bez DPH

(50 534 Kč s DPH)

Koupit

Výkresová skříň A0 pětizásuvková včetně horní desky a soklu, šířka 1359, výška 508, hloubka 927 mm. Skříň je dodávaná vcelku, bez nutnosti montáže.

Informace / dokumenty

  • Katalogy ke stažení
  • Velikosti formátů podle ISO/DIN

Rozměry papíru podle ISO/DIN (v mm):

Formát A- B- C- D- E-
0 841 x 1189 1000 × 1414 917 × 1297
1 594 x 841 707 × 1000 648 × 917 545 × 771
2 420 × 594 500 × 707 458 × 648 385 × 545
3 297 × 420 353 × 500 324 × 458 272 × 385 400 × 560
4 210 × 297 250 × 353 229 × 324 192 × 272 280 × 400
5 148 × 210 176 × 250 162 × 229 136 × 192 200 × 280
6 105 × 148 125 × 176 114 × 162 96 × 136 140 × 200
7 74 × 105 88 × 125 81 × 114 68 × 96
8 52 × 74 62 × 88 57 × 81
9 37 × 52 44 × 62 40 × 57
10 26 × 37 31 × 44 28 × 40



Rozměry obálek podle ISO/DIN (v mm):

Formát Velikost Formát obsahu
DL 110 × 220 1/3 A4 (dvakrát přehnutá A4)
C7/C6 81 x 162 1/3 A5 (dvakrát přehnutá A5)
C6 114 × 162 A6 (dvakrát přehnutá A4)
C6/C5 114 × 229 1/3 A4 (dvakrát přehnutá A4)
C5 162 × 229 A5 (jednou přehnutá A4)
C4 229 × 324 A4
C3 324 × 458 A3
B6 125 × 176 obálka formátu C6
B5 176 × 250 obálka formátu C5
B4 250 × 353 obálka formátu C4
E4 280 × 400 B4



Formáty používané v USA, Velké Británii, Kanadě, Mexiku aj.:

  • v těchto a některých dalších zemích se mezinárodní formáty příliš nepoužívají (možná v souvislosti s nepřijetím metrického systému)
  • místo toho se formáty popisují přímo svou velikostí v palcích nebo standardním označením podle následující tabulky
Název Velikost v palcích (in) Velikost v mm (mm) Poměr stran
Quarto 10 × 8 254,0 × 203,2 1,25
Foolscap 13 × 8 330,2 × 203,2 1,63
Letter 8½ × 11 215,9 × 279,4 1,29
-- 8 × 10½ 203,2 × 266,7 1,31
Legal 8½ × 14 215,9 × 355,6 1,65
Ledger / Tabloid 11 × 17 279,4 × 431,8 1,55
Executive 7¼ × 10½ 184,15 × 266,7 1,45
Post 15½ × 19¼ 393,7 × 488,95 1,24
Crown 15 × 20 381,0 × 508,0 1,33
Large post 16½ × 21 419,1 × 533,4 1,28
Demy 17½ × 22½ 444,5 × 571,5 1,29
Medium 18 × 23 457,2 × 584,2 1,28
Royal 20 × 25 508,0 × 635,0 1,25
Elephant 23 × 28 584,2 × 711,2 1,22
Double Demy 23½ × 35 596,9 × 889,0 1,49
Quad Demy 35 × 45 889,0 × 1143,0 1,29
STMT 5½ x 8½ 139,7 × 215,9 1,55
A 8½ × 11 215,9 × 279,4 1,29
B 11 × 17 279,4 × 431,8 1,55
C 17 × 22 431,8 × 558,8 1,29
D 22 × 34 558,8 × 863,6 1,55
E 34 × 44 863,6 × 1117,6 1,29
